Funzione di guida | Istruzioni |
Micropasso impostazione della suddivisione |
È possibile impostare 15 suddivisioni in micropassi per il driver tramite 4 interruttori quadranti SW5~SW8. Il driver deve essere fermato durante l'impostazione della suddivisione. Consultare le istruzioni del pannello driver per le impostazioni di suddivisione dei microstep. |
Impostazione della corrente di uscita | È possibile impostare 8 correnti di uscita per il driver tramite 3 interruttori quadranti SW1~SW3. Consultare le istruzioni del pannello driver per le impostazioni della corrente di uscita. |
Funzione semiflusso automatica | La funzione automatica di mezza corrente può essere impostata per il driver tramite l'interruttore SW4. OFF significa che la corrente di riposo è impostata alla metà corrente operativa; ON significa che la corrente di riposo e la corrente dinamica sono la stessa cosa. SW4 deve essere impostato su OFF per uso generale ridurre la generazione di calore del motore e del driver e migliorare l'affidabilità. Circa 0,3 s dopo l'arresto del treno di impulsi, la corrente si ridurrà automaticamente del 50% (valore effettivo 55%) e, teoricamente, la generazione di calore si ridurrà del 65%. |
Interfaccia del segnale | PUL+ e PUL- sono terminali positivi e negativi del controllo del segnale a impulsi; DIR+ e DIR- sono terminali positivi e negativi del segnale di direzione; ENA+ ed ENA- sono terminali positivi e negativi dei segnali di abilitazione. |
Interfaccia motore | A+e A-collegarsi ai terminali positivo e negativo dell'avvolgimento di fase A del motore passo-passo; B+ e B- si collegano ai terminali positivo e negativo dell'avvolgimento di fase B del motore passo-passo. Quando gli avvolgimenti di fase A e B vengono scambiati, la direzione del motore verrà invertita. |
Connettore di alimentazione | Alimentazione CC/CA, intervallo di tensione di ingresso operativa: 20~50 V CC, si consiglia una tensione di ingresso di 36 V CC, l'alimentazione deve essere superiore a 100 W. |
Spia | C'è 1 indicatore luminoso verde e 1 indicatore luminoso rosso sul driver. Quello verde è l'indicatore luminoso di alimentazione, si illumina quando il driver è collegato all'alimentazione; quello rosso è l'indicatore di guasto, si illumina quando si verifica un guasto da sovratensione o sovracorrente. La spia rossa si spegne una volta eliminato il guasto. Il guasto del driver può essere eliminato solo ricollegandolo all'alimentazione e riutilizzandolo. |
Installazione Appunti |
Dimensioni del driver: 117 x78 x 34 mm, passo di installazione dei fori: 111 mm. È possibile selezionare sia l'installazione orizzontale che quella verticale (si consiglia l'installazione verticale). Il driver deve essere installato comodamente contro un armadio metallico per la dissipazione del calore. |

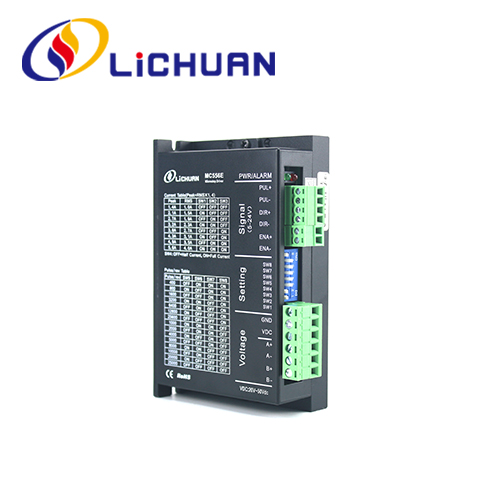

È possibile impostare la precisione di suddivisione, la corrente dinamica e la metà/intera corrente per il driver MC556E tramite il selettore a 8 bit come segue:
Corrente di picco in uscita | Corrente media in uscita | SW1 | SW2 | SW3 |
1,4A | 1,0 A | spento | spento | spento |
2.1A | 1,5 A | SU | spento | spento |
2,7 A | 1,9 A | spento | SU | spento |
3,2A | 2,3 A | SU | SU | spento |
3,8 A | 2,7 A | spento | spento | SU |
4.3A | 3.1A | SU | spento | SU |
4,9 A | 3,5 A | spento | SU | SU |
5,6 A | 4,0 A | SU | SU | SU |
Passi/rivoluzione | SW5 | SW6 | SW7 | SW8 |
Predefinito | SU | SU | SU | SU |
400 | spento | SU | SU | SU |
800 | SU | spento | SU | SU |
1600 | spento | spento | SU | SU |
3200 | SU | SU | spento | SU |
6400 | spento | SU | spento | SU |
12800 | SU | spento | spento | SU |
25600 | spento | spento | spento | SU |
1000 | SU | SU | SU | spento |
2000 | spento | SU | SU | spento |
4000 | SU | spento | SU | spento |
5000 | spento | spento | SU | spento |
8000 | SU | SU | spento | spento |
10000 | spento | SU | spento | spento |
20000 | SU | spento | spento | spento |
25000 | spento | spento | spento | spento |
