Driver motore affidabile a 2 fasi per motori passo-passo
  • Driver motore affidabile a 2 fasi per motori passo-passoDriver motore affidabile a 2 fasi per motori passo-passo

Driver motore affidabile a 2 fasi per motori passo-passo

Driver del motore bifase affidabile a basso prezzo di vendita caldo per motori passo-passo. LICHUAN® è un produttore e fornitore affidabile di driver per motori bifase per motori passo-passo in Cina.

Invia richiesta

Descrizione del prodotto

LICHUAN® è un produttore e fornitore professionale di driver per motori passo-passo affidabili a 2 fasi in Cina, se stai cercando il miglior driver per motori passo-passo affidabili a 2 fasi a basso prezzo, consultaci ora!

introduzione al prodotto

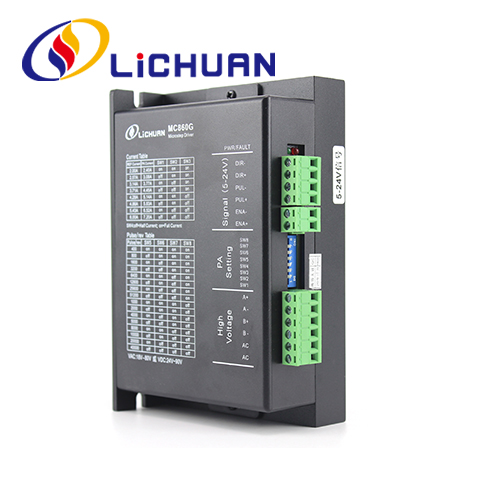

L'MC860G adotta le più recenti tecnologie di controllo servo e chip DSP di controllo motore speciale, risolve completamente i problemi di mancanza di passo per il motore passo-passo ad anello aperto, migliora ovviamente le prestazioni del motore ad alta velocità, riduce la generazione di calore e le vibrazioni del motore, aumenta la velocità di elaborazione e la precisione della macchina, diminuisce consumo di energia. si applica ai motori passo-passo ibridi Nema34 bifase, è conveniente per aggiornare le tradizionali soluzioni di driver passo-passo e riduce notevolmente i costi.

Caratteristiche dell'MC860G

● Voltage input range: DC24V~110V/AC18V~80V
● Corrente di picco massima: 7,2 A
● Intervallo di suddivisione: 400~51200ppr
● Forma dell'impulso: impulso + direzione
● Frequenza di risposta all'impulso: 0~200KHz
● Funzione di autotuning dei parametri del motore Con funzioni di protezione come sovratensione, sovracorrente, errore di tracciamento fuori tolleranza, ecc.

Parametro tecnico

● Intervallo di tensione in ingresso: DC24V~110V/AC18V~80V Corrente di picco massima: 7,2A
● Intervallo di suddivisione:400~51200ppr
● Forma dell'impulso: impulso + direzione
● Frequenza di risposta all'impulso: 0~200KHz
● Funzione di autotuning dei parametri del motore
● Con funzioni di protezione come sovratensione, sovracorrente, tracking error fuori tolleranza, ecc.

Parametri ambientali

● Temperatura di stoccaggio: -20°C~65 ℃ · Temperatura di funzionamento: 0 ℃~50 ℃
● Umidità operativa: 40~90%RH (senza condensa)
● Frequenza di vibrazione: inferiore a 0,5 G (4,9 m/s2) 10 Hz~ 55 Hz (funzionamento discontinuo)
● Evitare polvere, macchie d'olio, gas corrosivi, luoghi con troppa umidità e vibrazioni troppo forti e vietare gas infiammabili e polvere conduttiva

Descrizione delle funzioni dell'azionamento

Funzione di guida Istruzioni
Micropasso
impostazione della suddivisione
È possibile impostare 15 suddivisioni in micropassi per il driver tramite 4 selettori SW5~SW8. Il conducente verrà fermato durante l'impostazione della suddivisione. Consultare le istruzioni del pannello driver per le impostazioni di suddivisione in microstep
Impostazione della corrente di uscita È possibile impostare 8 correnti di uscita per il driver tramite 3 selettori SW1~SW3. Consultare le istruzioni del pannello del driver per le impostazioni della corrente di uscita.
Funzione semiflusso automatica La funzione automatica di mezza corrente può essere impostata per il driver tramite l'interruttore SW4. OFF significa che la corrente di riposo è impostata alla metà
corrente operativa; ON significa che la corrente di riposo e la corrente dinamica sono la stessa cosa. SW4 deve essere impostato su OFF per uso generale
ridurre la generazione di calore del motore e del driver e migliorare l'affidabilità. Circa 0,3 s dopo l'arresto del treno di impulsi, la corrente si ridurrà automaticamente del 50% (valore effettivo 55%) e, teoricamente, la generazione di calore si ridurrà del 65%.
Interfaccia del segnale PUL+ e PUL- sono terminali positivi e negativi del controllo del segnale a impulsi; DIR+ e DIR- sono terminali positivi e negativi del segnale di direzione; ENA+ ed ENA- sono terminali positivi e negativi dei segnali di abilitazione.
Interfaccia motore A+ e A- si collegano ai terminali positivo e negativo dell'avvolgimento di fase A del motore passo-passo; B+ e B- si collegano ai terminali positivo e negativo dell'avvolgimento di fase B del motore passo-passo. Quando gli avvolgimenti di fase A e B vengono scambiati, la direzione del motore verrà invertita.
Connettore di alimentazione Alimentato dall'alimentatore CA/CC, l'intervallo di tensione è 24~110 V CC o 18 ~ 80 V CA e i terminali non sono divisi in poli positivo e negativo. Alimentazione consigliata CC 48 V, potenza superiore a 250 W.
Spia C'è 1 indicatore luminoso verde e 1 indicatore luminoso rosso sul driver. Quello verde è l'indicatore luminoso di alimentazione, si illumina quando il driver è collegato all'alimentazione; quello rosso è l'indicatore di guasto, si illumina quando si verifica un guasto da sovratensione o sovracorrente. La spia rossa si spegne una volta eliminato il guasto. Il guasto del driver può essere eliminato solo ricollegandolo all'alimentazione e riutilizzandolo.
Installazione
Appunti
Dimensioni del driver: 150x97,5x52,6 mm, passo di installazione dei fori: 138,5 mm. È possibile selezionare sia l'installazione orizzontale che quella verticale (si consiglia l'installazione verticale). Il driver deve essere installato a stretto contatto con l'armadio metallico per la dissipazione del calore.

Impostazione dei parametri

La precisione di suddivisione, le correnti operative e la metà/intera corrente possono essere impostate per il driver MC860G tramite il selettore a 8 bit come segue:


Impostazione corrente di lavoro

Corrente di picco in uscita Corrente media in uscita SW1 SW2 SW3
2,4A 2,0 A SU SU SU
3,08 A 2,57A spento SU SU
3,77A 3.14A SU spento SU
4,45A 3,71A spento spento SU
5.14A 4,28A SU SU spento
5,83A 4,86A spento SU spento
6,52A 5.43A SU spento spento
7.2A 6,0 A spento spento spento

Dimensioni di installazione (unità: mm)


Impostazione della suddivisione dei microstep

Passi/rivoluzione SW5 SW6 SW7 SW8
400 SU SU SU SU
800 spento SU SU SU
1600 SU spento SU SU
3200 spento spento SU SU
6400 SU SU spento SU
12800 spento SU spento SU
25600 SU spento spento SU
51200 spento spento spento SU
1000 SU SU SU spento
2000 spento SU SU spento
4000 SU spento SU spento
5000 spento spento SU spento
8000 SU SU spento spento
10000 spento SU spento spento
20000 SU spento spento spento
40000








Macchina per i prodotti di produzione della fabbrica Lichuan


  • Macchina per intagliare

  • Attrezzature di rivestimento

  • Macchina per marcare lastre in fibra

  • Macchina per avvitare

  • Macchina di prova

  • Stampante UV

  • Saldatrice automatica

  • Tenendo la macchina per prove di coppia

  • Macchina a vite

  • Macchina oscillografo

Applicazioni industriali


  • Braccio robotico

  • Macchina da taglio laser

  • Stampa 3D

  • Macchina CNC

  • Asserzione automatica

  • Macchina per incidere
