Driver passo-passo per motore passo-passo bifase conveniente

Acquista un driver passo-passo per motore passo-passo bifase scontato e conveniente con campione gratuito prodotto in Cina. LICHUAN® è un produttore e fornitore conveniente di driver passo-passo per motori passo-passo bifase in Cina.

Invia richiesta

Descrizione del prodotto

Driver passo-passo per motore passo-passo bifase conveniente in fabbrica in Cina disponibile. LICHUAN® è un produttore e fornitore conveniente di driver passo-passo per motori passo-passo bifase in Cina.

introduzione al prodotto

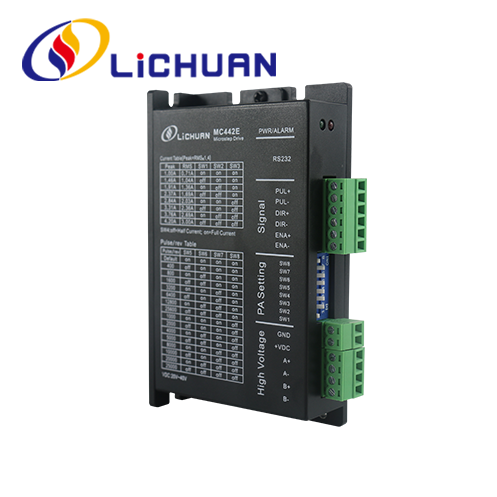

MC442E adotta le più recenti tecnologie di controllo servo e chip DSP di controllo motore speciale, risolve completamente i problemi di mancanza di passo per il motore passo-passo ad anello aperto, migliora ovviamente le prestazioni del motore ad alta velocità, riduce la generazione di calore e le vibrazioni del motore, aumenta la velocità di elaborazione e la precisione della macchina, diminuisce consumo di energia. si applica ai motori passo-passo ibridi Nema17 Nema23 bifase, è conveniente per aggiornare le tradizionali soluzioni di driver passo-passo e riduce notevolmente i costi.

Caratteristiche dell'MC442E

● Intervallo di tensione in ingresso: DC20V~40V
● Corrente di picco massima: 4,2 A
● Subdivision range: 200～25600ppr
● Forma dell'impulso: impulso + direzione
● Frequenza di risposta all'impulso: 0～200KHz
● Funzione di autotuning dei parametri del motore Con funzioni di protezione come sovratensione, sovracorrente, errore di tracciamento fuori tolleranza, ecc.

Parametro tecnico

● Intervallo di tensione in ingresso: DC20V~40V
● Corrente di picco massima: 4,2 A
● Intervallo di suddivisione:200～25600ppr
● Forma dell'impulso: impulso + direzione
● Frequenza di risposta all'impulso: 0~200KHz
● Funzione di autotuning dei parametri del motore
● Con funzioni di protezione quali sovratensione, sovracorrente, tracking error fuori tolleranza, ecc.

Parametri ambientali

● Temperatura di conservazione: -20° ℃~65 ℃
● Temperatura operativa: 0° ℃~50 ℃
● Umidità operativa: 40～90%RH (senza condensa)
● Frequenza di vibrazione: inferiore a 0,5 G(4,9 m/s2) 10 Hz~ 55 Hz (funzionamento discontinuo)
● Evitare polvere, macchie d'olio, gas corrosivi, luoghi con troppa umidità e vibrazioni troppo forti e vietare gas infiammabili e polvere conduttiva

Descrizione delle funzioni dell'azionamento

Funzione di guida	Istruzioni
Micropasso impostazione della suddivisione	È possibile impostare 16 suddivisioni in micropassi per il driver tramite 4 interruttori quadranti SW5~SW8. Il driver deve essere fermato durante l'impostazione della suddivisione. Consultare le istruzioni del pannello driver per le impostazioni di suddivisione dei microstep.
Impostazione della corrente di uscita	È possibile impostare 8 correnti di uscita per il driver tramite 3 interruttori quadranti SW1~SW3. Consultare le istruzioni del pannello driver per le impostazioni della corrente di uscita
Funzione automatica di mezzo flusso	La funzione automatica di mezza corrente può essere impostata per il driver tramite l'interruttore SW4. OFF significa che la corrente di riposo è impostata alla metà corrente operativa; ON significa che la corrente di riposo e la corrente dinamica sono la stessa cosa. SW4 deve essere impostato su OFF per uso generale ridurre la generazione di calore del motore e del driver e migliorare l'affidabilità. Circa 0,3 s dopo l'arresto del treno di impulsi, la corrente si ridurrà automaticamente del 50% (valore effettivo 55%) e, teoricamente, la generazione di calore si ridurrà del 65%.
Interfaccia del segnale	PUL+ e PUL- sono terminali positivi e negativi del controllo del segnale a impulsi; DIR+ e DIR- sono terminali positivi e negativi del segnale di direzione; ENA+ ed ENA- sono terminali positivi e negativi dei segnali di abilitazione.
Interfaccia motore	A+ e A- si collegano ai terminali positivo e negativo dell'avvolgimento di fase A del motore passo-passo; B+ e B- si collegano ai terminali positivo e negativo dell'avvolgimento di fase B del motore passo-passo. Quando gli avvolgimenti di fase A e B vengono scambiati, la direzione del motore verrà invertita.
Connettore di alimentazione	Alimentazione CC, intervallo di tensione di ingresso operativa: 18 V ~ 36 V CC, si consiglia una tensione di funzionamento di 24 V CC, l'alimentazione deve essere superiore a 100 W.
Spia	C'è 1 indicatore luminoso verde e 1 indicatore luminoso rosso sul driver. Quello verde è l'indicatore luminoso di alimentazione, si illumina quando il driver è collegato all'alimentazione; quello rosso è l'indicatore di guasto, si illumina quando si verifica un guasto da sovratensione o sovracorrente. La spia rossa si spegne una volta eliminato il guasto. Il guasto del driver può essere eliminato solo ricollegandolo all'alimentazione e riutilizzandolo.
Installazione Appunti	Dimensioni del driver: 116x69,2x26,5 mm, passo di installazione dei fori: 109 mm. È possibile selezionare sia l'installazione orizzontale che quella verticale (si consiglia l'installazione verticale). Il driver deve essere installato a stretto contatto con l'armadietto metallico per la dissipazione del calore

Impostazione dei parametri

È possibile impostare la precisione di suddivisione, le correnti operative e la metà/intera corrente per il driver MC442E tramite il selettore a 8 bit come segue:

Impostazione corrente di lavoro

Corrente di picco in uscita	Corrente media in uscita	SW1	SW2	SW3
1,0 A	0,71A	SU	SU	SU
1,46A	1,04A	spento	SU	SU
1,91A	1,36 A	SU	spento	SU
2,37A	1,69A	spento	spento	SU
2,84A	2.03A	SU	SU	spento
3.31A	2,36 A	spento	SU	spento
3,76A	2,69A	SU	spento	spento
4.2A	3,0 A	spento	spento	spento

Dimensioni di installazione (unità: mm)

Impostazione della suddivisione dei microstep

Passi/rivoluzione	SW5	SW6	SW7	SW8
Predefinito	SU	SU	SU	SU
400	spento	SU	SU	SU
800	SU	spento	SU	SU
1600	spento	spento	SU	SU
3200	SU	SU	spento	SU
6400	spento	SU	spento	SU
12800	SU	spento	spento	SU
25600	spento	spento	spento	SU
1000	SU	SU	SU	spento
2000	spento	SU	SU	spento
4000	SU	spento	SU	spento
5000	spento	spento	SU	spento
8000	SU	SU	spento	spento
10000	spento	SU	spento	spento
20000	SU	spento	spento	spento
25000	spento	spento	spento	spento
