Driver intelligente per motore ibrido bifase

Acquista un driver per motore ibrido bifase intelligente prodotto in Cina. LICHUAN® è un produttore e fornitore di driver per motori ibridi bifase intelligenti in Cina.

Invia richiesta

Descrizione del prodotto

Il nuovissimo driver per motore ibrido bifase intelligente all'ingrosso prodotto in Cina. LICHUAN® è un produttore e fornitore di driver per motori ibridi bifase intelligenti in Cina.

introduzione al prodotto

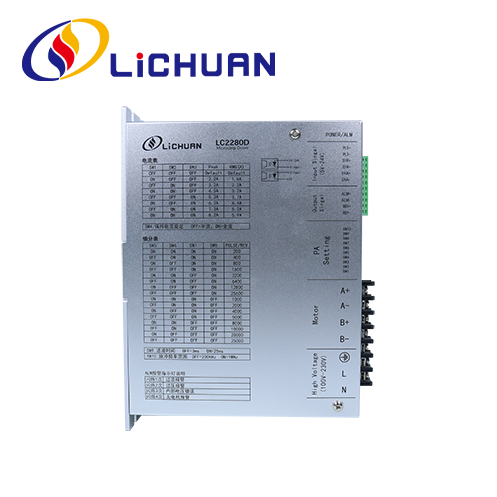

LC2280D è un azionamento passo-passo digitale bifase di nuova generazione sviluppato sulla base della tecnologia DSP a 32 bit. La presa del segnale di controllo è stata modificata in base a quelle dei vecchi modelli, quindi l'operazione è più semplice. All'unità viene aggiunto un interruttore di selezione che consente la commutazione della modalità di ingresso a impulsi da 1 Mhz e 200 Hz, risolvendo efficacemente il problema delle interferenze che si verificava a volte e rendendo l'applicazione del prodotto più popolare. Questo azionamento combina algoritmi più avanzati, riducendo notevolmente il rumore causato dal motore durante il funzionamento e facendo funzionare il motore in modo più stabile e affidabile. Questo driver LC2280D è compatibile con il motore passo-passo ibrido Nema42, controlla il manuale del driver se vuoi avere maggiori informazioni.

Specifiche del prodotto

➢ Intervallo di tensione in ingresso: AC110V~280V
➢Massimo. corrente di picco: 7,0 A
➢ Intervallo di suddivisione: 400～60000ppr
➢ Forma dell'impulso: impulso + direzione (doppio impulso non supportato)
➢ Frequenza di risposta all'impulso: 0~1 MHz
➢ Quando l'impulso si ferma per 1,5 s, la corrente della bobina verrà automaticamente ridotta alla metà di quella impostata valore
➢ Dotato di funzioni di protezione da sovratensione, sovracorrente e perdita di fase del motore, ecc.

Ambiente operativo e parametri

● Intervallo di tensione in ingresso: AC110V~280V
● Corrente di picco massima: 7,0 A
● Intervallo di suddivisione: 400～60000ppr
● Forma dell'impulso: impulso + direzione (non supporta il doppio impulso)
● Frequenza di risposta all'impulso: 0~1 MHz
● L'impulso si ferma per 1,5 S e la corrente della bobina viene ripristinata automaticamente ridotto alla metà del valore impostato
● Con sovratensione, sovracorrente; mancanza di uguale funzione di protezione del motore

Parametri ambientali

● Temperatura di stoccaggio: -20° ℃~65 ℃ · Temperatura di funzionamento: 0 ℃~50 ℃
● Umidità operativa: 40～90%RH (senza condensa)
● Frequenza di vibrazione: inferiore a 0,5 G(4,9 m/s2) 10 Hz~ 55 Hz (funzionamento discontinuo)
● Evitare polvere, macchie d'olio, gas corrosivi, luoghi con troppa umidità e vibrazioni troppo forti e vietare gas infiammabili e polvere conduttiva

Descrizione delle funzioni dell'azionamento

Funzione di guida	Istruzioni
Micropasso impostazione della suddivisione	Il numero di suddivisioni di micropassi del driver è impostato da quattro interruttori DIP SW5~SW8. Ci sono 16 suddivisioni di micropassi in totale. Quando l'utente imposta le suddivisioni, il driver deve essere prima arrestato. Per l'impostazione del punteggio, seguire le istruzioni del pannello del driver.
Corrente di uscita collocamento	La corrente di uscita del driver è impostata da quattro DIP switch SW1~SW4 e sono disponibili 16 correnti di uscita in totale. Per l'impostazione specifica della corrente di uscita, fare riferimento alla descrizione del pannello driver.
Funzione semiflusso automatica	Circa 0,3 secondi dopo l'arresto del treno di impulsi, la corrente viene ridotta automaticamente del 50% (il valore effettivo è 55%) e il calore la generazione è teoricamente ridotta del 65%, il che riduce la generazione di calore del motore e del driver e migliora l'affidabilità
Interfaccia del segnale	PUL+ e PUL- sono le estremità positiva e negativa del segnale dell'impulso di controllo; DIR+ e DIR- sono le estremità positiva e negativa del segnale di direzione: ENA+ e ENA- sono le estremità positiva e negativa del segnale di abilitazione, ALM+ e ALM- sono l'uscita del segnale di allarme, RDY+ e RDY- sono pronti per l'uscita del segnale.
Interfaccia motore	A+ e A- sono collegati alle estremità positiva e negativa dell'avvolgimento di fase A del motore passo-passo; B+ e B- sono collegati alle estremità positiva e negativa dell'avvolgimento di fase B del motore passo-passo. Quando gli avvolgimenti bifase A e B vengono scambiati, la direzione del motore può essere invertita.
Connettore di alimentazione	Alimentato da alimentazione CA, intervallo di tensione in ingresso di funzionamento: 110 V ~ 280 V CA
Spia	L'unità è dotata di due indicatori luminosi, rosso e verde. La luce verde è l'indicatore di alimentazione, che è sempre acceso quando l'unità è accesa; la luce rossa è l'indicatore di guasto, che è sempre acceso quando si verifica un guasto di sovratensione o sovracorrente. Una volta eliminato il guasto, la luce rossa si spegne. Quando l'unità si guasta, solo un ciclo di alimentazione e una riattivazione possono eliminare l'errore.
Installazione Appunti	Le dimensioni esterne del driver sono: 203 x 147 x 78 mm e la distanza dei fori di montaggio è 193 mm. Può essere installato orizzontalmente o verticalmente (si consiglia l'installazione verticale). Durante l'installazione, dovrebbe essere vicino all'armadio metallico per facilitare la dissipazione del calore.

Impostazione dei parametri

Il driver LC2722D utilizza un DIP switch a dieci bit per impostare la suddivisione precisione, corrente dinamica, filtraggio e frequenza degli impulsi, che sono descritti in dettaglio come segue:

Impostazione corrente di lavoro

Attuale	SW1	SW2	SW3	SW4
1.2	spento	spento	spento	spento
1.5	spento	spento	spento	SU
2.0	spento	spento	SU	spento
2.3	spento	spento	SU	SU
2.5	spento	SU	spento	spento
3.0	spento	SU	spento	SU
3.2	spento	SU	SU	spento
3.6	spento	SU	SU	SU
4.0	SU	spento	spento	spento
4.5	SU	spento	spento	SU
5.0	SU	spento	SU	spento
5.3	SU	spento	SU	SU
5.8	SU	SU	spento	spento
6.2	SU	SU	spento	SU
6.5	SU	SU	SU	spento
7.0	SU	SU	SU	SU

Dimensioni di installazione (unità: mm)

Impostazione della suddivisione dei microstep

Suddivisione	SW5	SW6	SW7	SW8
400	SU	SU	SU	SU
500	SU	SU	SU	spento
600	SU	SU	spento	SU
800	SU	SU	spento	spento
1000	SU	spento	SU	SU
1200	SU	spento	SU	spento
2000	SU	spento	spento	SU
3000	SU	spento	spento	spento
4000	spento	SU	SU	SU
5000	spento	SU	SU	spento
6000	spento	SU	spento	SU
10000	spento	SU	spento	spento
8000	spento	spento	SU	SU
20000	spento	spento	SU	spento
30000	spento	spento	spento	SU
60000	spento	spento	spento	spento

Macchina per i prodotti di produzione della fabbrica Lichuan

Macchina per intagliare
Attrezzature di rivestimento
Macchina per marcare lastre in fibra
Macchina per avvitare
Macchina di prova
Stampante UV

Saldatrice automatica
Tenendo la macchina per prove di coppia
Macchina a vite
Macchina oscillografo

Applicazioni industriali

Braccio robotico
Macchina da taglio laser
Stampa 3D
Macchina CNC
Asserzione automatica
Macchina per incidere
