Funzione di guida | Istruzioni |
Micropasso impostazione della suddivisione |
È possibile impostare 4 suddivisioni in microstep per il driver tramite 2 selettori SW5~SW6. Il conducente verrà fermato durante l'impostazione della suddivisione. Consultare le istruzioni del pannello driver per le impostazioni di suddivisione dei microstep. |
Corrente di uscita collocamento |
È possibile impostare 8 correnti di uscita per il driver tramite 3 interruttori quadranti SW1~SW3. Consultare le istruzioni del pannello driver per le impostazioni della corrente di uscita. |
Funzione semiflusso automatica | La funzione automatica di mezza corrente può essere impostata per il driver tramite l'interruttore SW4. OFF significa che la corrente di riposo è impostata alla metà corrente operativa; ON significa che la corrente di riposo e la corrente dinamica sono la stessa cosa. SW4 deve essere impostato su OFF per uso generale per ridurre la generazione di calore del motore e del driver e per migliorare l'affidabilità. Circa 0,3 s dopo l'arresto del treno di impulsi, la corrente continuerà ridurre automaticamente il 50% (valore effettivo 55%) e teoricamente, la generazione di calore si ridurrà del 65%. |
Interfaccia del segnale | PU è il terminale negativo del controllo del segnale a impulsi; DIR è il terminale negativo del segnale di direzione; ENA è il terminale negativo del segnale di abilitazione; OPT è il terminale positivo del segnale di impulso/direzione/abilitazione (terminale pubblico da 5 V). |
Interfaccia motore | A+ e A- si collegano ai terminali positivo e negativo dell'avvolgimento di fase A del motore passo-passo; B+ e B- si collegano ai terminali positivo e negativo dell'avvolgimento di fase B del motore passo-passo. Quando gli avvolgimenti di fase A e B vengono scambiati, la direzione del motore verrà invertita. |
Connettore di alimentazione | Alimentazione CC, intervallo di tensione di ingresso operativa: 18 V-36 V CC, si consiglia 24 V CC |
Spia | C'è 1 indicatore luminoso verde e 1 indicatore luminoso rosso sul driver. Quello verde è l'indicatore luminoso di alimentazione, si illumina quando il driver è collegato all'alimentazione; quello rosso è l'indicatore di guasto, si illumina quando si verifica un guasto da sovratensione o sovracorrente. L'indicatore rosso si spegne una volta eliminato il guasto. Il guasto del driver può essere eliminato solo ricollegandolo all'alimentazione e riutilizzandolo. |
Installazione Appunti |
Dimensioni del Driver: 86x55x20,5mm, passo di installazione dei fori: 79mm. È possibile selezionare sia l'installazione orizzontale che quella verticale (si consiglia l'installazione verticale). Il driver deve essere installato a stretto contatto con l'armadietto metallico per la dissipazione del calore. |

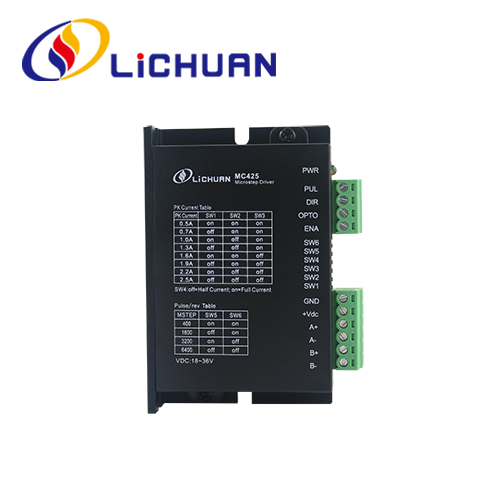

È possibile impostare la precisione di suddivisione, la corrente dinamica e la metà/intera corrente per il driver MC425E tramite il selettore a 6 bit come segue:
Corrente di picco in uscita | SW1 | SW2 | SW3 |
0,5 A | SU | SU | SU |
0,7 A | spento | SU | SU |
1,0 A | SU | spento | SU |
1,3 A | spento | spento | SU |
1,6 A | SU | SU | spento |
1,9 A | spento | SU | spento |
2.2A | SU | spento | spento |
2,5 A | spento | spento | spento |
Passi/rivoluzione | SW5 | SW6 |
400 | SU | SU |
1600 | spento | SU |
3200 | SU | spento |
6400 | spento | spento |
