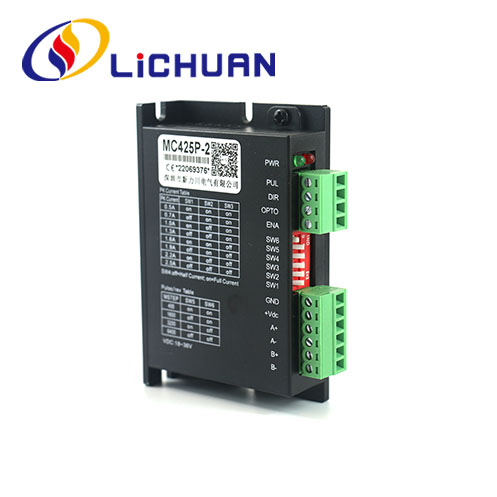

Efficienza migliorata a basso prezzo all'ingrosso con driver passo-passo di controllo I/O bifase prodotto in Cina. LICHUAN® è un produttore e fornitore di driver passo-passo con controllo I/O bifase in termini di efficienza migliorata in Cina.
Funzione di guida | Istruzioni |
Gamma di velocità collocamento |
I quattro interruttori DIP SW5~SW8 vengono utilizzati per impostare la gamma di velocità dell'azionamento. Ci sono 16 gamme di velocità in totale. Quando l'utente imposta il file velocità, è necessario arrestare prima l'azionamento. Per l'impostazione della gamma di velocità specifica, seguire le istruzioni sul pannello dell'azionamento. |
Impostazione della corrente di uscita | È possibile impostare 8 correnti di uscita per il driver tramite 3 interruttori quadranti SW1~SW3. Consultare le istruzioni del pannello driver per le impostazioni della corrente di uscita. |
Funzione semiflusso automatica | La funzione automatica di mezza corrente può essere impostata per il driver tramite l'interruttore SW4. OFF significa che la corrente di riposo è impostata alla metà corrente operativa; ON significa che la corrente di riposo e la corrente dinamica sono la stessa cosa. SW4 deve essere impostato su OFF per uso generale ridurre la generazione di calore del motore e del driver e migliorare l'affidabilità. Circa 0,3 s dopo l'arresto del treno di impulsi, la corrente si ridurrà automaticamente del 50% (valore effettivo 55%) e, teoricamente, la generazione di calore si ridurrà del 65%. |
Interfaccia del segnale | PUL+ e PUL- sono i terminali di controllo dell'avviamento del motore, che supportano segnali di commutazione da 5 V o 24 V; DIR+ e DIR- sono i terminali positivo e negativo del segnale di direzione; ENA+ ed ENA- sono i terminali positivo e negativo del segnale di abilitazione. |
Interfaccia motore | A+ e A- si collegano ai terminali positivo e negativo dell'avvolgimento di fase A del motore passo-passo; B+ e B- si collegano ai terminali positivo e negativo. Quando gli avvolgimenti di fase A e B vengono scambiati, la direzione del motore verrà invertita; |
Connettore di alimentazione | Alimentazione CC, intervallo di tensione di ingresso operativa: 20 V ~ 50 V CC, si consiglia una tensione di funzionamento di 36 V CC, l'alimentazione deve essere superiore a 100 W. |
Spia | C'è 1 indicatore luminoso verde e 1 indicatore luminoso rosso sul driver. Quello verde è l'indicatore luminoso di alimentazione, si illumina quando il driver è collegato all'alimentazione; quella rossa è la spia di guasto, si illumina quando si verifica un guasto da sovratensione o sovracorrente. La spia rossa si spegne una volta eliminato il guasto. Il guasto del driver può essere eliminato solo ricollegandolo all'alimentazione e riutilizzandolo. |
Installazione Appunti |
Dimensioni del Driver:117x78x34mm, passo di installazione dei fori: 111mm. È possibile selezionare sia l'installazione orizzontale che quella verticale (si consiglia l'installazione verticale). Il driver deve essere installato a stretto contatto con l'armadietto metallico per la dissipazione del calore. |
La gamma di velocità, la corrente dinamica e la metà/intera corrente dell'azionamento MC542P-2 possono essere impostate come segue tramite l'interruttore DIP a 8 bit:
Corrente di picco in uscita | Corrente media in uscita | SW1 | SW2 | SW3 |
1,0 A | 0,71A | SU | SU | SU |
1,46A | 1,04A | spento | SU | SU |
1,91A | 1,36 A | SU | spento | SU |
2,37A | 1,69A | spento | spento | SU |
2,84A | 2.03A | SU | SU | spento |
3.31A | 2,36 A | spento | SU | spento |
3,76A | 2,69A | SU | spento | spento |
4.2A | 3,0 A | spento | spento | spento |
SPD | SW5 | SW6 | SW7 | SW8 |
60 | SU | SU | SU | SU |
90 | spento | SU | SU | SU |
120 | SU | spento | SU | SU |
150 | spento | spento | SU | SU |
180 | SU | SU | spento | SU |
240 | spento | SU | spento | SU |
300 | SU | spento | spento | SU |
360 | spento | spento | spento | SU |
420 | SU | SU | SU | spento |
480 | spento | SU | SU | spento |
540 | SU | spento | SU | spento |
600 | spento | spento | SU | spento |
720 | SU | SU | spento | spento |
840 | spento | SU | spento | spento |
960 | SU | spento | spento | spento |
1200 |
|
|
|
|
