Ottieni prestazioni migliorate con il driver passo-passo di controllo I/O bifase

LICHUAN® è ottenere prestazioni migliorate con produttori e fornitori di driver passo-passo di controllo I/O bifase in Cina che possono all'ingrosso ottenere prestazioni migliorate con driver passo-passo di controllo I/O bifase, siamo in grado di fornire un servizio professionale e un prezzo migliore per voi.

Invia richiesta

Descrizione del prodotto

LICHUAN® ti dà un cordiale benvenuto nel commercio all'ingrosso Ottieni prestazioni migliorate con il driver passo-passo di controllo I/O bifase dalla nostra fabbrica in Cina. I nostri prodotti sono certificati CE e attualmente dispongono di una grande quantità di inventario di fabbrica. La fabbrica di Lichuan ha più di 15 anni di esperienza nella produzione. Supportiamo OEM e ODM, vi forniremo un buon servizio e prezzi scontati di fabbrica. Diamo il benvenuto a più distributori che si uniscano a LICHUAN.

introduzione al prodotto

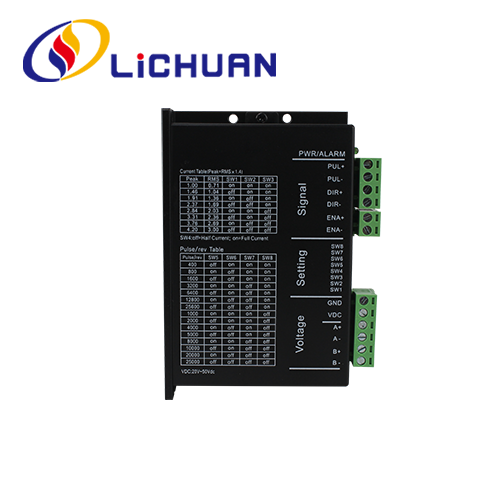

Basati sul più recente schema tecnologico dei chip ARM, gli azionamenti per motori passo-passo digitali a bassa tensione MC542P-2 sono generalmente dotati di serie di motori passo-passo bifase 35, 39 e 42 per ottenere eccellenti prestazioni a media e bassa velocità. È possibile impostare 8 valori di velocità entro 60~600 giri/min e 8 valori di corrente entro l'intervallo di corrente nominale per l'applicazione nella maggior parte delle apparecchiature di piccole dimensioni. Il metodo di controllo è semplice, il funzionamento a velocità media o bassa è molto stabile e il rumore del motore di azionamento è molto basso. Questo driver può essere abbinato al motore passo-passo Nema 23.

Caratteristiche funzionali

1. Indici elettrici
● Intervallo di tensione in ingresso: CC: 20 V~50 V
●Massimo. corrente di uscita: 4,2 A
● Resistenza di isolamento: 500M
2. Indici ambientali
● Temperatura di conservazione: -20°C~80°C
● Temperatura operativa: 0°C~55°C
● Umidità operativa: 90%RH (senza condensa)
● Frequenza di vibrazione: < 0,5 G (4,9 m/s2), 10 Hz~60 Hz (funzionamento non continuo)

Principali applicazioni:

Adatto per apparecchiature e strumenti automatici in vari campi di controllo del movimento, come linee di produzione che richiedono un funzionamento a velocità costante, nonché stazioni di alimentazione e ricezione;

Parametro tecnico

● Intervallo di tensione in ingresso: DC20V~50V
● Corrente di picco massima: 4,2 A
● Resistenza di isolamento:500M
● Con sovracorrente, sovratensione e altre funzioni di protezione.

Parametri ambientali

● Temperatura di conservazione: -20° ℃~80 ℃
● Temperatura operativa: 0° ℃~55 ℃
● Umidità operativa: 90% RH (senza condensa)
● Frequenza di vibrazione: inferiore a 0,5 G(4,9 m/s2) 10 Hz~ 60 Hz (funzionamento discontinuo)
● Evitare polvere, macchie d'olio, gas corrosivi, luoghi con troppa umidità e vibrazioni troppo forti e vietare gas infiammabili e polvere conduttiva

Descrizione delle funzioni dell'azionamento

Funzione di guida	Istruzioni
Gamma di velocità collocamento	I quattro interruttori DIP SW5~SW8 vengono utilizzati per impostare la gamma di velocità dell'azionamento. Ci sono 16 gamme di velocità in totale. Quando l'utente imposta il file velocità, è necessario arrestare prima l'azionamento. Per l'impostazione dell'intervallo di velocità specifico, seguire le istruzioni sul pannello dell'azionamento.
Impostazione della corrente di uscita	È possibile impostare 8 correnti di uscita per il driver tramite 3 interruttori quadranti SW1~SW3. Consultare le istruzioni del pannello driver per le impostazioni della corrente di uscita.
Funzione semiflusso automatica	La funzione automatica di mezza corrente può essere impostata per il driver tramite l'interruttore SW4. OFF significa che la corrente di riposo è impostata alla metà corrente operativa; ON significa che la corrente di riposo e la corrente dinamica sono la stessa cosa. SW4 deve essere impostato su OFF per uso generale ridurre la generazione di calore del motore e del driver e migliorare l'affidabilità. Circa 0,3 s dopo l'arresto del treno di impulsi, la corrente si ridurrà automaticamente del 50% (valore effettivo 55%) e, teoricamente, la generazione di calore si ridurrà del 65%.
Interfaccia del segnale	PUL+ e PUL- sono i terminali di controllo dell'avviamento del motore, che supportano segnali di commutazione da 5 V o 24 V; DIR+ e DIR- sono i terminali positivo e negativo del segnale di direzione; ENA+ ed ENA- sono i terminali positivo e negativo del segnale di abilitazione.
Interfaccia motore	A+ e A- si collegano ai terminali positivo e negativo dell'avvolgimento di fase A del motore passo-passo; B+ e B- si collegano ai terminali positivo e negativo. Quando gli avvolgimenti di fase A e B vengono scambiati, la direzione del motore verrà invertita;
Connettore di alimentazione	Alimentazione CC, intervallo di tensione di ingresso operativa: 20 V ~ 50 V CC, si consiglia una tensione di funzionamento di 36 V CC, l'alimentazione deve essere superiore a 100 W.
Spia	C'è 1 indicatore luminoso verde e 1 indicatore luminoso rosso sul driver. Quello verde è l'indicatore luminoso di alimentazione, si illumina quando il driver è collegato all'alimentazione; quello rosso è l'indicatore di guasto, si illumina quando si verifica un guasto da sovratensione o sovracorrente. La spia rossa si spegne una volta eliminato il guasto. Il guasto del driver può essere eliminato solo ricollegandolo all'alimentazione e riutilizzandolo.
Installazione Appunti	Dimensioni del Driver:117x78x34mm, passo di installazione dei fori: 111mm. È possibile selezionare sia l'installazione orizzontale che quella verticale (si consiglia l'installazione verticale). Il driver deve essere installato a stretto contatto con l'armadietto metallico per la dissipazione del calore.

Impostazione dei parametri

La gamma di velocità, dinamica e metà/intera corrente dell'azionamento MC542P-2 può essere impostata come segue tramite il DIP switch a 8 bit:

Impostazione corrente di lavoro

Corrente di picco in uscita	Corrente media in uscita	SW1	SW2	SW3
1,0 A	0,71A	SU	SU	SU
1,46A	1,04A	spento	SU	SU
1,91A	1,36 A	SU	spento	SU
2,37A	1,69A	spento	spento	SU
2,84A	2.03A	SU	SU	spento
3.31A	2,36 A	spento	SU	spento
3,76A	2,69A	SU	spento	spento
4.2A	3,0 A	spento	spento	spento

Dimensioni di installazione (unità: mm)

Impostazione della gamma di velocità

SPD	SW5	SW6	SW7	SW8
60	SU	SU	SU	SU
90	spento	SU	SU	SU
120	SU	spento	SU	SU
150	spento	spento	SU	SU
180	SU	SU	spento	SU
240	spento	SU	spento	SU
300	SU	spento	spento	SU
360	spento	spento	spento	SU
420	SU	SU	SU	spento
480	spento	SU	SU	spento
540	SU	spento	SU	spento
600	spento	spento	SU	spento
720	SU	SU	spento	spento
840	spento	SU	spento	spento
960	SU	spento	spento	spento
1200	spento	spento	spento	spento
