Funzione di guida | Istruzioni |
Gamma di velocità collocamento |
I quattro interruttori DIP SW5~SW8 vengono utilizzati per impostare la gamma di velocità dell'azionamento. Ci sono 16 gamme di velocità in totale. Quando l'utente imposta il file velocità, è necessario arrestare prima l'azionamento. Per l'impostazione dell'intervallo di velocità specifico, seguire le istruzioni sul pannello dell'azionamento. |
Impostazione della corrente di uscita | È possibile impostare 8 correnti di uscita per il driver tramite 3 interruttori quadranti SW1~SW3. Consultare le istruzioni del pannello driver per le impostazioni della corrente di uscita. |
Funzione automatica di mezzo flusso | La funzione automatica di mezza corrente può essere impostata per il driver tramite l'interruttore SW4. OFF significa che la corrente di riposo è impostata alla metà corrente operativa; ON significa che la corrente di riposo e la corrente dinamica sono la stessa cosa. SW4 deve essere impostato su OFF per uso generale per ridurre la generazione di calore del motore e del driver e per migliorare l'affidabilità. Circa 0,3 s dopo l'arresto del treno di impulsi, la corrente continuerà ridurre automaticamente il 50% (valore effettivo 55%) e teoricamente, la generazione di calore si ridurrà del 65%. |
Signal interface | +5V e AGND sono i terminali positivo e negativo dell'uscita di potenza a 5V; Al è il terminale di ingresso della tensione analogica; DIR+ e DIR- sono i terminali positivo e negativo del segnale di direzione: ENA+ e ENA- sono i terminali positivo e negativo del segnale di abilitazione. |
Interfaccia motore | A+ e A- si collegano ai terminali positivo e negativo dell'avvolgimento di fase A del motore passo-passo; B+ e B- si collegano ai terminali positivo e negativo. Quando gli avvolgimenti di fase A e B vengono scambiati, la direzione del motore verrà invertita; |
Connettore di alimentazione | Utilizzare un alimentatore CA/CC, l'intervallo di tensione è 24~110 V CC o 18 ~ 80 V CA, i terminali non sono divisi in poli positivo e negativo, l'alimentazione consigliata è 48 V CC e la potenza è superiore a 250 W. |
Spia | C'è 1 indicatore luminoso verde e 1 indicatore luminoso rosso sul driver. Quello verde è l'indicatore luminoso di alimentazione, si illumina quando il driver è collegato all'alimentazione; quello rosso è l'indicatore di guasto, si illumina quando si verifica un guasto da sovratensione o sovracorrente. La spia rossa si spegne una volta eliminato il guasto. Il guasto del driver può essere eliminato solo ricollegandolo all'alimentazione e riutilizzandolo. |
Installazione Appunti |
Dimensioni del Driver: 150x97,5x52,6mm, passo di installazione dei fori: 138,5mm. È possibile selezionare sia l'installazione orizzontale che quella verticale (si consiglia l'installazione verticale). Il driver deve essere installato a stretto contatto con l'armadietto metallico per la dissipazione del calore. |

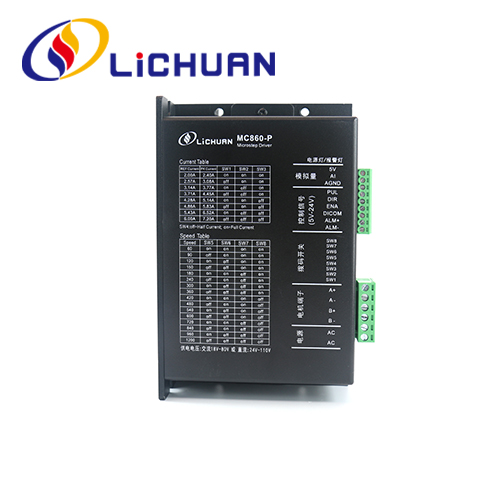

La gamma di velocità, dinamica e metà/intera corrente dell'azionamento MC860P può essere impostata come segue tramite il DIP switch a 8 bit:
Corrente di picco in uscita | Corrente media in uscita | SW1 | SW2 | SW3 |
2.4A | 2,00A | SU | SU | SU |
3,0 A | 2,57A | spento | SU | SU |
3,7 A | 3.14A | SU | spento | SU |
4.3A | 3,71A | spento | spento | SU |
5,0 A | 4,28A | SU | SU | spento |
5,6 A | 4,86A | spento | SU | spento |
6.4A | 5.43A | SU | spento | spento |
7,0 A | 6,00A | spento | spento | spento |
SPD 60 |
SW5 SU |
SW6 SU |
SW7 SU |
SW8 SU |
120 | spento | SU | SU | SU |
180 | SU | spento | SU | SU |
240 | spento | spento | SU | SU |
300 | SU | SU | spento | SU |
360 | spento | SU | spento | SU |
420 | SU | spento | spento | SU |
600 | spento | spento | spento | SU |
800 | SU | SU | SU | spento |
900 | spento | SU | SU | spento |
1000 | SU | spento | SU | spento |
1100 | spento | spento | SU | spento |
1200 | SU | SU | spento | spento |
1300 | spento | SU | spento | spento |
1400 | SU | spento | spento | spento |
1500 |
|
|
|
|
