Potenzia la linea di produzione con il driver passo-passo di controllo I/O bifase
La qualità di vendita calda potenzia la linea di produzione con driver passo-passo di controllo I/O bifase a prezzo basso prodotto in Cina. LICHUAN® è una linea di produzione potenziata con produttore e fornitore di driver passo-passo con controllo I/O bifase in Cina.
Invia richiesta
Descrizione del prodotto
Linea di produzione Boost di alta qualità con driver passo-passo di controllo I/O bifase prodotto in Cina. LICHUAN® è una linea di produzione potenziata con produttore e fornitore di driver passo-passo con controllo I/O bifase in Cina.
introduzione al prodotto

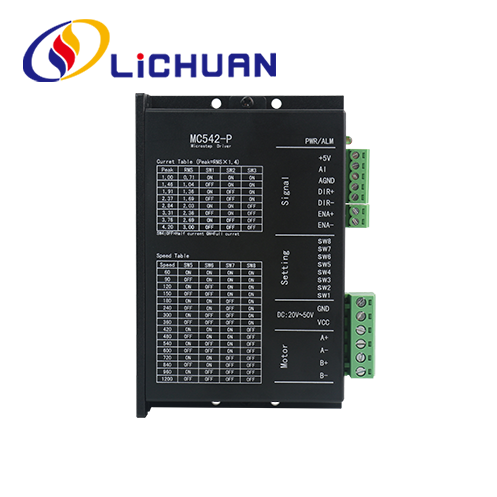

Il driver 542P imposta la velocità massima tramite un selettore, quindi regola la velocità tramite un potenziometro per funzionare a qualsiasi velocità. Il driver può essere abbinato al motore passo-passo Nema23 a 2 fasi, utilizzato principalmente per sostituire i normali motori di regolazione della velocità, rispetto alla velocità motori di regolazione, presenta vantaggi come accelerazione e decelerazione rapida, dimensioni ridotte e forte rigidità.
Parametro tecnico
1. Indici elettrici
● Intervallo di tensione in ingresso: CC: 20 V~50 V
●Massimo. corrente di uscita: 4,2 A
● Intervallo di tensione di ingresso analogico: 0~5 V (ingresso 0~10 V personalizzabile)
● Resistenza di isolamento: 500M
2. Indici ambientali
● Temperatura di conservazione: -20°C~80°C
● Temperatura operativa: 0°C~55°C
● Umidità operativa: 90%RH (senza condensa)
● Frequenza di vibrazione: < 0,5 G (4,9 m/s2), 10 Hz~60 Hz (funzionamento non continuo)
● Intervallo di tensione in ingresso: CC: 20 V~50 V
●Massimo. corrente di uscita: 4,2 A
● Intervallo di tensione di ingresso analogico: 0~5 V (ingresso 0~10 V personalizzabile)
● Resistenza di isolamento: 500M
2. Indici ambientali
● Temperatura di conservazione: -20°C~80°C
● Temperatura operativa: 0°C~55°C
● Umidità operativa: 90%RH (senza condensa)
● Frequenza di vibrazione: < 0,5 G (4,9 m/s2), 10 Hz~60 Hz (funzionamento non continuo)
Parametro tecnico
● Intervallo di tensione in ingresso: DC20V~50v
● Corrente di picco massima: 4,2 A
● Intervallo di tensione di ingresso analogico: 0~5 V (personalizzabile come ingresso 0~10 V)
● Resistenza di isolamento:500M
● Con sovracorrente, sovratensione e altre funzioni di protezione.
● Corrente di picco massima: 4,2 A
● Intervallo di tensione di ingresso analogico: 0~5 V (personalizzabile come ingresso 0~10 V)
● Resistenza di isolamento:500M
● Con sovracorrente, sovratensione e altre funzioni di protezione.
Parametri ambientali
● Temperatura di conservazione: -20°C~80 ℃
● Temperatura operativa: 0° ℃~55 ℃
● Umidità operativa: 90% RH (senza condensa)
● Frequenza di vibrazione: inferiore a 0,5 G(4,9 m/s2) 10 Hz~ 60 Hz (funzionamento discontinuo)
● Evitare polvere, macchie d'olio, gas corrosivi, luoghi con troppa umidità e vibrazioni troppo forti e proibirli
gas infiammabili e polveri conduttrici
● Temperatura operativa: 0° ℃~55 ℃
● Umidità operativa: 90% RH (senza condensa)
● Frequenza di vibrazione: inferiore a 0,5 G(4,9 m/s2) 10 Hz~ 60 Hz (funzionamento discontinuo)
● Evitare polvere, macchie d'olio, gas corrosivi, luoghi con troppa umidità e vibrazioni troppo forti e proibirli
gas infiammabili e polveri conduttrici
Descrizione delle funzioni dell'azionamento
| Funzione di guida | Istruzioni |
| Gamma di velocità collocamento |
I quattro interruttori DIP SW5~SW8 vengono utilizzati per impostare la gamma di velocità dell'azionamento. Ci sono 16 gamme di velocità in totale. Quando l'utente imposta il file velocità, è necessario arrestare prima l'azionamento. Per l'impostazione della gamma di velocità specifica, seguire le istruzioni sul pannello dell'azionamento. |
| Impostazione della corrente di uscita | È possibile impostare 8 correnti di uscita per il driver tramite 3 selettori SW1~SW3. Consultare le istruzioni del pannello del driver per le impostazioni della corrente di uscita. |
| Funzione semiflusso automatica | La funzione automatica di mezza corrente può essere impostata per il driver tramite l'interruttore SW4. OFF significa che la corrente di riposo è impostata alla metà corrente operativa; ON significa che la corrente di riposo e la corrente dinamica sono la stessa cosa. SW4 deve essere impostato su OFF per uso generale ridurre la generazione di calore del motore e del driver e migliorare l'affidabilità. Circa 0,3 s dopo l'arresto del treno di impulsi, la corrente si ridurrà automaticamente del 50% (valore effettivo 55%) e, teoricamente, la generazione di calore si ridurrà del 65%. |
| Interfaccia del segnale | +5V e AGND sono i terminali positivo e negativo dell'uscita di potenza a 5V; Al è il terminale di ingresso della tensione analogica; DIR+ e DIR- sono i terminali positivo e negativo del segnale di direzione: ENA+ e ENA- sono i terminali positivo e negativo del segnale di abilitazione. |
| Interfaccia motore | A+ e A- si collegano ai terminali positivo e negativo dell'avvolgimento di fase A del motore passo-passo; B+ e B-collegati ai terminali positivo e negativo. Quando gli avvolgimenti di fase A e B vengono scambiati, la direzione del motore verrà invertita; |
| Connettore di alimentazione | Alimentazione CC, intervallo di tensione di ingresso operativa: 20 V ~ 50 V CC, si consiglia una tensione di funzionamento di 36 V CC, l'alimentazione deve essere superiore a 100 W. |
| Spia | C'è 1 indicatore luminoso verde e 1 indicatore luminoso rosso sul driver. Quello verde è l'indicatore luminoso di alimentazione, si illumina quando il driver è collegato all'alimentazione; quello rosso è l'indicatore di guasto, si illumina quando si verifica un guasto da sovratensione o sovracorrente. La spia rossa si spegne una volta eliminato il guasto. Il guasto del driver può essere eliminato solo ricollegandolo all'alimentazione e riutilizzandolo. |
| Installazione Appunti |
Dimensioni del Driver:117x78x34mm, passo di installazione dei fori: 111mm. È possibile selezionare sia l'installazione orizzontale che quella verticale (si consiglia l'installazione verticale). Il driver deve essere installato a stretto contatto con l'armadietto metallico per la dissipazione del calore. |
Impostazione dei parametri
La gamma di velocità, dinamica e metà/intera corrente dell'azionamento MC542P può essere impostata come segue tramite il DIP switch a 8 bit:
Impostazione corrente di lavoro
| Corrente di picco in uscita | Corrente media in uscita | SW1 | SW2 | SW3 |
| 1,0 A | 0,71A | SU | SU | SU |
| 1,46A | 1,04A | spento | SU | SU |
| 1,91A | 1,36 A | SU | spento | SU |
| 2,37A | 1,69A | spento | spento | SU |
| 2,84A | 2.03A | SU | SU | spento |
| 3.31A | 2,36 A | spento | SU | spento |
| 3,76A | 2,69A | SU | spento | spento |
| 4.2A | 3,0 A | spento | spento | spento |
Dimensioni di installazione (unità: mm)
Impostazione della gamma di velocità
| SPD | SW5 | SW6 | SW7 | SW8 |
| 60 | SU | SU | SU | SU |
| 90 | spento | SU | SU | SU |
| 120 | SU | spento | SU | SU |
| 150 | spento | spento | SU | SU |
| 180 | SU | SU | spento | SU |
| 240 | spento | SU | spento | SU |
| 300 | SU | spento | spento | SU |
| 360 | spento | spento | spento | SU |
| 420 | SU | SU | SU | spento |
| 480 | spento | SU | SU | spento |
| 540 | SU | spento | SU | spento |
| 600 | spento | spento | SU | spento |
| 720 | SU | SU | spento | spento |
| 840 | spento | SU | spento | spento |
| 960 | SU | spento | spento | spento |
| 1200 |
|
|
|
|
Macchina per i prodotti di produzione della fabbrica Lichuan
-
Macchina per intagliare -
Attrezzature di rivestimento -
Macchina per marcare lastre in fibra -
Macchina per avvitare -
Macchina di prova -
Stampante UV
-
Saldatrice automatica -
Tenendo la macchina per prove di coppia -
Macchina a vite -
Macchina oscillografo
Applicazioni industriali
-
Braccio robotico -
Macchina da taglio laser
-
Stampa 3D -
Macchina CNC -
Asserzione automatica -
Macchina per incidere
Tag caldi: Potenzia la linea di produzione con driver passo-passo di controllo I/O bifase, Cina, produttori, fornitori, fabbrica, personalizzato, prodotto in Cina, economico, CE, durevole, di qualità
