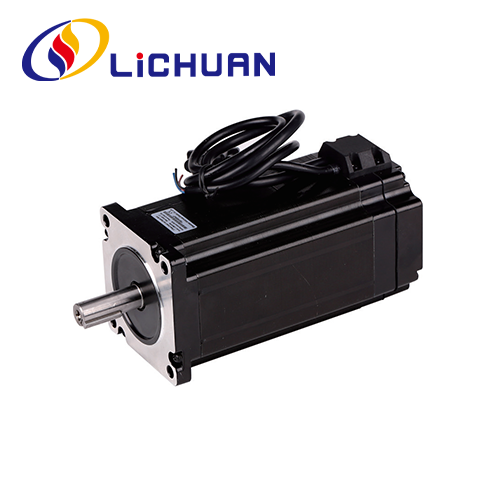

Motore passo-passo ad anello chiuso Nema34 bifase serie 86
LICHUAN® è un produttore e fornitore di motori passo-passo bifase Nema34 ad anello chiuso serie 86 in Cina. Abbiamo molti anni di esperienza nella produzione di motori passo-passo bifase ad anello chiuso.
Invia richiesta
Descrizione del prodotto
LICHUAN® vi dà un cordiale benvenuto nella serie di motori passo-passo Nema34 a circuito chiuso bifase serie 86 all'ingrosso della nostra fabbrica. I nostri prodotti sono certificati CE e attualmente dispongono di una grande quantità di inventario di fabbrica. La fabbrica di Lichuan ha più di 14 anni di esperienza nella produzione. Supportiamo OEM e ODM, vi forniremo un buon servizio e prezzi scontati di fabbrica. Diamo il benvenuto a più distributori che si uniscano a LICHUAN. .
Il motore passo-passo Nema34 a 2 fasi ad anello chiuso serie 86, l'uso di materie prime di alta qualità e acciaio al silicio a magnete permanente di alto livello, con encoder ad alta precisione da 1000 linee, supera completamente i problemi di passo del motore passo-passo ad anello aperto, migliorando significativamente le prestazioni ad alta velocità del motore, per facilitare il tradizionale aggiornamento passo-passo del programma di azionamento, riduzione dei costi rispetto al servomotore per ridurre oltre il 50%. Lunghezza del motore 82 mm ~ 176 mm, intervallo di coppia: 3 N.m ~ 12 N.m, diametro dell'albero motore 14 mm. Il motore passo-passo Nema34 a circuito chiuso bifase serie 86 può essere abbinato a 4 tipi di driver: RS485. Canopen. Ethercat. Driver di controllo degli impulsi.
Parametri delle prestazioni elettriche
| Articolo | Specifiche |
| Precisione dell'angolo di passo | ±5%(passo completo) |
| Precisione della resistenza | ±10%(20℃) |
| Precisione dell'induttanza | ±20%(1KHZ) |
| Aumento della temperatura | 80 ℃ max (corrente nominale, accensione bifase) |
| Temperatura ambiente | -20℃~*50℃ |
| Resistenza di isolamento | 100MQMin 500 VCC |
| Resistenza dielettrica | 500 V CA 1 minuto |
| Carico radiale ammissibile | 0,02 mm Massimo. (carico 450g) |
| Carico di spinta consentito | 0,08 mm Massimo. (carico 450g) |
| Carico massimo radiale | 130 N (20 mm dalla superficie della flangia) |
| Carico massimo dell'albero | 30N |
| Serie | Fare un passo Angolo(") |
Lunghezza (mm) |
Presa Coppia (N.m) |
Fase Corrente(A) |
Fase Resistenza (Q) |
Fase Induttanza (mH) |
Rotazionale Inerzia (g.cm²) |
Peso (kg) | Codificatore Risoluzione (PPR) |
| LC86H260 | 1.8 | 82 | 3.0 | 6.0 | 0.3 | 1.6 | 1100 | 2.0 | 1000 |
| LC86H268 | 1.8 | 90 | 3.5 | 6.0 | 0.3 | 2.2 | 1400 | 2.2 | 1000 |
| LC86H280 | 1.8 | 105 | 4.5 | 6.0 | 0.3 | 3.4 | 1800 | 2.5 | 1000 |
| LC86H298 | 1.8 | 123 | 6.5 | 6.0 | 0.5 | 4.3 | 2800 | 3.3 | 1000 |
| LC86H2114 | 1.8 | 140 | 8.0 | 6.0 | 0.5 | 3.6 | 2800 | 4.0 | 1000 |
| LC86H2128 | 1.8 | 155 | 10 | 7.5 | 0.4 | 4.6 | 4200 | 4.5 | 1000 |
| LC86H2150 | 1.8 | 176 | 12 | 7.5 | 0.5 | 4.7 | 4300 | 5.5 | 1000 |
Sopra sono prodotti rappresentativi. I prodotti possono essere personalizzati!
Forma e dimensioni di installazione (unità: mm)
Note: 73/60mm è disponibile per l'arresto del motore con freno (freno) e 60mm senza freno. Per favore paga attenzione alla scelta del modello!
Modalità albero del motore
| Modello | Lancia Diametro (millimetro) |
Lancia Estensione (mm) |
Lancia Lunghezza (mm) |
| LC86H260 | f14 | Sede per chiavetta 5x 5x 15 | 40 |
| LC86H268 | f14 | Sede per chiavetta5x5x15 | 40 |
| LC86H280 | f14 | Sede per chiavetta 5x 5x15 | 40 |
| LC86H298 | f14 | Sede per chiavetta 5x5x15 | 40 |
| LC86H2114 | f14 | Sede per chiavetta 5x5x15 | 40 |
| LC86H2128 | f14 | Sede per chiavetta5x5x15 | 40 |
| LC86H2150 | f14 | Sede per chiavetta 5x5x15 | 40 |
Schema elettrico del motore
Colori dei cavi del motore
Definizioni di codificatore Colori di piombo
| 1 | giallo | MI+ |
| 2 | verde | EB- |
| 3 | nero | EA+ |
| 4 | blu | EA- |
| 5 | Rosso | +5VCC |
| 6 | Bianco | EGND |
Appunti
1. Le fasi devono essere collegate correttamente durante il collegamento
motore e conducente.
2. In diverse condizioni di guida può verificarsi un evidente sviluppo di calore da parte del motore. Temperatura superficiale di
Il motore può superare la temperatura di 85°C durante il funzionamento.
3. Il motore deve essere posizionato mediante la battuta di installazione sul coperchio anteriore del motore, prestare attenzione agli errori
l'adattamento e la concentricità tra l'albero motore e il carico devono essere controllati rigorosamente.
Schema elettrico dell'applicazione
Un sistema di controllo motore passo-passo completo dovrebbe includere il prodotto mostrato di seguito
Confezione del prodotto
Macchina per i prodotti di produzione della fabbrica Lichuan
-
Macchina per intagliare -
Attrezzature di rivestimento -
Macchina per marcare lastre in fibra -
Macchina per avvitare -
Macchina di prova -
Stampante UV
-
Saldatrice automatica -
Tenendo la macchina per prove di coppia -
Macchina a vite -
Macchina oscillografo
Applicazioni industriali
-
Braccio robotico -
Macchina da taglio laser
-
Stampa 3D -
Macchina CNC -
Asserzione automatica -
Macchina per incidere
