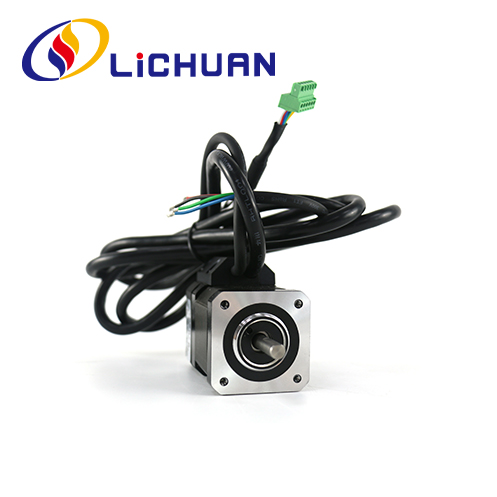

Motore passo-passo a 2 fasi ad anello chiuso Nema 17 serie 42
Acquista il motore passo-passo ad anello chiuso bifase Nema 17 serie S42 scontato con campione gratuito prodotto in Cina. LICHUAN® is42 Serie Nema 17 Produttore e fornitore di motori passo-passo ad anello chiuso bifase in Cina.
Invia richiesta
Descrizione del prodotto
LICHUAN® vi dà un cordiale benvenuto nel commercio all'ingrosso del motore passo-passo Nema 17 a 2 fasi ad anello chiuso della serie 42 dalla nostra fabbrica. I nostri prodotti sono certificati CE e attualmente dispongono di una grande quantità di inventario di fabbrica. La fabbrica di Lichuan ha più di 14 anni di esperienza nella produzione. Supportiamo OEM e ODM, vi forniremo un buon servizio e prezzi scontati di fabbrica. Diamo il benvenuto a più distributori che si uniscano a LICHUAN.
Il motore passo-passo a 2 fasi ad anello chiuso Nema17 serie 42, l'uso di materie prime di alta qualità e acciaio al silicio a magnete permanente di alto livello, con encoder ad alta precisione da 1000 linee, supera completamente i problemi di passo del motore passo-passo ad anello aperto, migliorando significativamente le prestazioni ad alta velocità del motore, per facilitare il tradizionale aggiornamento passo-passo del programma di azionamento, riduzione dei costi rispetto al servomotore per ridurre oltre il 50%. Lunghezza del motore 68 mm ~ 79 mm, intervallo di coppia: 0,48 N.m ~ 0,72 N.m, diametro dell'albero motore 5 mm o 6 mm. Il motore passo-passo a 2 fasi ad anello chiuso Nema17 serie 42 può essere abbinato a 4 tipi di driver: RS485. Canopen. Ethercat. Driver di controllo degli impulsi.
Parametri delle prestazioni elettriche
| Articolo | Specifiche |
| Precisione dell'angolo di passo | ±5%(passo completo) |
| Precisione della resistenza | ±10%(20℃) |
| Precisione dell'induttanza | ±20%(1KHZ) |
| Aumento della temperatura | 80 ℃ max (corrente nominale, accensione bifase) |
| Temperatura ambiente | -20℃~*50℃ |
| Resistenza di isolamento | 100MQMin 500 VCC |
| Resistenza dielettrica | 500 V CA 1 minuto |
| Carico radiale ammissibile | 0,02 mm massimo. (carico di 450 g) |
| Carico di spinta consentito | 0,08 mm massimo. (carico di 450 g) |
| Carico massimo radiale | 28N (20 mm dalla superficie della flangia) |
| Carico massimo dell'albero | 10N |
| Serie | Fare un passo Angolo(") |
Lunghezza (mm) |
Presa Coppia (Nm) |
Fase Corrente(A) |
Rotazionale Inerzia (g.cm²) |
Peso (kg) |
Codificatore Risoluzione (PPR) |
| LC42H249 | 1.8 | 68 | 0.48 | 1.2 | 68 | 0.47 | 1000 |
| LC42H261 | 1.8 | 79 | 0.72 | 1.2 | 102 | 0.60 | 1000 |
Sopra sono prodotti rappresentativi. I prodotti possono essere personalizzati!
Forma e dimensioni di installazione (unità: mm)
Modalità albero del motore
| Modello | Lancia Diametro (millimetro) |
Lancia Estensione (mm) |
Lancia Lunghezza (mm) |
| LC42H249 | φ5 o φ6 | Taglio a D 0,5 x 15 | 24 |
| LC42H261 | φ5 o φ6 | Taglio a D 0,5 x15 | 24 |
Schema elettrico del motore
Colori dei cavi del motore
Definizioni di codificatore Colori di piombo
| 1 | giallo | MIB+ |
| 2 | verde | EB- |
| 3 | nero | EA+ |
| 4 | blu | EA- |
| 5 | Rosso | +5VCC |
| 6 | Bianco | EGND |
Appunti
1. Le fasi devono essere collegate correttamente durante il collegamento
motore e conducente.
2. In diverse condizioni di guida può verificarsi un evidente sviluppo di calore da parte del motore. La temperatura superficiale del motore può superare gli 85 ℃ durante il funzionamento.
3. Il motore deve essere posizionato mediante una battuta di installazione sul coperchio anteriore del motore, prestare attenzione alla corrispondenza degli errori e la concentricità tra l'albero motore e il carico deve essere controllata rigorosamente.
Schema elettrico dell'applicazione
Un sistema di controllo motore passo-passo completo dovrebbe includere il prodotto mostrato di seguito
Imballaggio del prodotto
Macchina per i prodotti di produzione della fabbrica Lichuan
-
Macchina per intagliare -
Attrezzature di rivestimento -
Macchina per marcare lastre in fibra -
Macchina per avvitare -
Macchina di prova -
Stampante UV
-
Saldatrice automatica -
Tenendo la macchina per prove di coppia -
Macchina a vite -
Macchina oscillografo
Applicazioni industriali
-
Braccio robotico -
Macchina da taglio laser
-
Stampa 3D -
Macchina CNC -
Asserzione automatica -
Macchina per incidere
