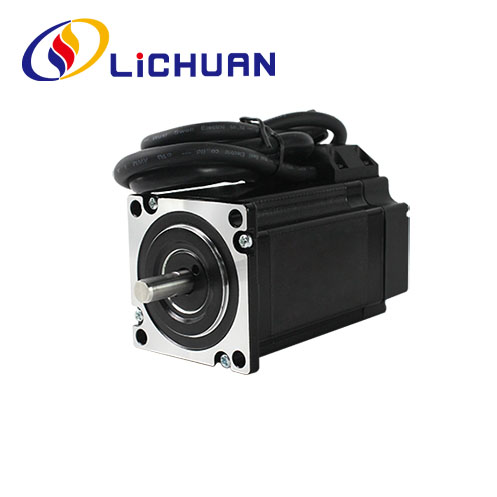

Motore passo-passo ad anello chiuso Nema 23 bifase serie 57
Benvenuti nel nostro motore passo-passo a circuito chiuso Nema 23 bifase serie 57 all'ingrosso da noi, ogni richiesta dei clienti riceve risposta entro 24 ore. LICHUAN® è il produttore professionale, vorremmo fornirti il motore passo-passo Nema 23 a circuito chiuso bifase serie 57 e ti offriremo il miglior servizio post-vendita e consegne puntuali.
Invia richiesta
Descrizione del prodotto
LICHUAN® vi dà un cordiale benvenuto nella serie di motori passo-passo a circuito chiuso Nema 23 bifase serie 57 all'ingrosso dalla nostra fabbrica. I nostri prodotti sono certificati CE e attualmente dispongono di una grande quantità di inventario di fabbrica. La fabbrica di Lichuan ha più di 14 anni di esperienza nella produzione. Supportiamo OEM e ODM, vi forniremo un buon servizio e prezzi scontati di fabbrica. Diamo il benvenuto a più distributori che si uniscano a LICHUAN.
Il motore passo-passo a 2 fasi Nema 23 ad anello chiuso serie 57, l'uso di materie prime di alta qualità e acciaio al silicio a magnete permanente di alto livello, con encoder ad alta precisione da 1000 linee, supera completamente i problemi di passo del motore passo-passo ad anello aperto, mentre significativamente migliorare le prestazioni ad alta velocità del motore, per facilitare il tradizionale aggiornamento passo-passo del programma di azionamento, riduzione dei costi rispetto al servomotore per ridurre oltre il 50%. Lunghezza motore 76 mm ~ 134 mm, intervallo di coppia: 1 N.m ~ 3,5 N.m, diametro dell'albero motore 8 mm. Il motore passo-passo Nema23 a circuito chiuso bifase serie 57 può essere abbinato a 4 tipi di driver: RS485. Canopen. Ethercat. Driver di controllo degli impulsi.
Parametri delle prestazioni elettriche
| Articolo | Specifiche |
| Precisione dell'angolo di passo | ±5%(passo completo) |
| Precisione della resistenza | ±10%(20℃) |
| Precisione dell'induttanza | ±20%(1KHz) |
| Aumento della temperatura | 80 ℃ max (corrente nominale, accensione bifase) |
| Temperatura ambiente | -20℃~*50℃ |
| Resistenza di isolamento | 100MQMin 500 VCC |
| Resistenza dielettrica | 500 V CA 1 minuto |
| Carico radiale ammissibile | 0,02 mm Massimo. (carico 450g) |
| Carico di spinta consentito | 0,08 mm Massimo. (carico 450g) |
| Carico massimo radiale | 130 N (20 mm dalla superficie della flangia) |
| Carico massimo dell'albero | 30N |
Parametri di prestazione elettrica
| Articolo | Specifiche |
| Precisione dell'angolo di passo | ±5% (passo intero) |
| Precisione della resistenza | ±10%(20℃) |
| Precisione dell'induttanza | ±20%(1KHZ) |
| Aumento della temperatura | 80 ℃ max (corrente nominale, accensione bifase) |
| Temperatura ambiente | -20℃~*50℃ |
| Resistenza di isolamento | 100MQMin 500VDC |
| Rigidità dielettrica | 500 V CA 1 minuto |
| Carico radiale consentito | 0,02 mm massimo. (carico 450 g) |
| Carico di spinta consentito | 0,08 mm massimo. (carico 450 g) |
| Carico massimo radiale | 75N (20 mm dalla superficie della flangia) |
| Carico massimo dell'albero | 15N |
Forma e dimensioni di installazione (unità: mm)
Dati tecnici
| Serie | Fare un passo Angolo() |
Lunghezza (mm) |
Presa Coppia (Nm) |
Fase Corrente(A) |
Rotazionale Inerzia (g.cm²) |
Peso (kg) |
Codificatore Risoluzione (PPR) |
| LC57H256 | 1.8 | 76 | 1.0 | 3.0 | 300 | 0.78 | 1000 |
| LC57H265 | 1.8 | 85 | 1.5 | 3.0 | 400 | 1.18 | 1000 |
| LC57H276 | 1.8 | 98 | 2.0 | 3.0 | 480 | 1.2 | 1000 |
| LC57H280 | 1.8 | 102 | 2.2 | 4.0 | 520 | 1.5 | 1000 |
| LC57H2100 | 1.8 | 123 | 3.0 | 4.0 | 720 | 1.7 | 1000 |
Sopra sono prodotti rappresentativi. I prodotti possono essere personalizzati!
Forma e dimensioni di installazione (unità: mm)
Modalità albero del motore
| Modello | Lancia Diametro (millimetro) |
Lancia Estensione (mm) |
Lancia Lunghezza (mm) |
| LC57H256 | f8 | Taglio a D 0,5x15,00 | 21 |
| LC57H265 | f8 | Taglio a D 0,5x15,00 | 21 |
| LC57H276 | f8 | Taglio a D 0,5x15,00 | 21 |
| LC57H280 | f8 | Taglio a D 0,5x15,00 | 21 |
| LC57H2100 | f8 | Taglio a D 0,5x15,00 | 21 |
Schema elettrico del motore
Colori dei cavi del motore
Definizioni di codificatore Colori di piombo
| 1 | giallo | MIB+ |
| 2 | verde | EB- |
| 3 | nero | EA+ |
| 4 | blu | EA- |
| 5 | Rosso | +5VCC |
| 6 | Bianco | EGND |
Note
1. Le fasi devono essere collegate correttamente durante il collegamento
motore e conducente.
2. In diverse condizioni di guida può verificarsi un evidente sviluppo di calore da parte del motore. Temperatura superficiale di
Il motore può superare la temperatura di 85°C durante il funzionamento.
3. Il motore deve essere posizionato mediante la battuta di installazione sul coperchio anteriore del motore, prestare attenzione agli errori
l'adattamento e la concentricità tra l'albero motore e il carico devono essere controllati rigorosamente.
Schema elettrico dell'applicazione
Un sistema di controllo motore passo-passo completo dovrebbe includere il prodotto mostrato di seguito
Confezione del prodotto
Macchina per i prodotti di produzione della fabbrica Lichuan
-
Macchina per intagliare -
Attrezzature di rivestimento -
Macchina per marcare lastre in fibra -
Macchina per avvitare -
Macchina di prova -
Stampante UV
-
Saldatrice automatica -
Tenendo la macchina per prove di coppia -
Macchina a vite -
Macchina oscillografo
Applicazioni industriali
-
Braccio robotico -
Macchina da taglio laser
-
Stampa 3D -
Macchina CNC -
Asserzione automatica -
Macchina per incidere
