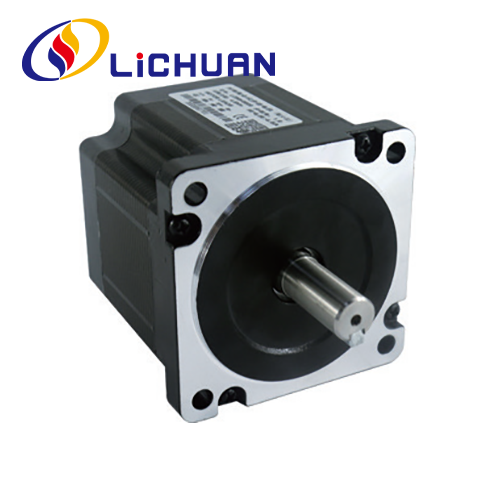

Motore passo-passo Hybird Nema 34 bifase serie 86
Motore passo-passo Hybird Nema 34 bifase serie 86 a basso prezzo all'ingrosso prodotto in Cina. LICHUAN® è produttore e fornitore di motori passo-passo Hybird Nema 34 bifase serie 86 in Cina.
Invia richiesta
Descrizione del prodotto
LICHUAN® vi dà un cordiale benvenuto nella serie di motori passo-passo hybird Nema 34 a 2 fasi della serie 86 all'ingrosso della nostra fabbrica. I nostri prodotti sono certificati CE e attualmente dispongono di una grande quantità di inventario di fabbrica. La fabbrica di Lichuan ha più di 14 anni di esperienza nella produzione. Supportiamo OEM e ODM, vi forniremo un buon servizio e prezzi scontati di fabbrica. Diamo il benvenuto a più distributori che si uniscano a LICHUAN.
86 series 2 phase Nema 34 hybird stepper motor, the use of high-quality raw materials and high-specification permanent magnet silicon steel, with high positioning accuracy, output torque, fast response, low noise, good dynamic characteristics, quality and reliable. Motor length 66mm ~ 150mm between the torque range: 0.6N.m ~ 3.0N.m,motor shaft diameter 9.5/12.7/14/15.8mm. 86 series 2 phase Nema 34 hybird stepper motor can be match for 4 type driver:RS485. Canopen. Ethercat. Pulse control drivers. they are are designed to match with Lichuan’s 2 phase stepping drivers MC860 and mini driver , pls check hybrid stepper motor driver on catalog if u wanna know more driver information.
Parametri di prestazione elettrica
| Articolo | Specifiche |
| Precisione dell'angolo di passo | ±5%(passo completo) |
| Precisione della resistenza | ±10%(20℃) |
| Precisione dell'induttanza | ±20%(1KHZ) |
| Aumento della temperatura | 80 ℃ max (corrente nominale, accensione bifase) |
| Temperatura ambiente | 20℃~* 50℃ |
| Resistenza di isolamento | 100MQMin 500 VCC |
| Resistenza dielettrica | 500 V CA 1 minuto |
| Carico radiale ammissibile | 0,02 mm Massimo. (carico da 450 g) |
| Carico di spinta consentito | 0,08 mm Massimo. (carico da 450 g) |
| Carico massimo radiale | 130 N (20 mm dalla superficie della flangia) |
| Carico massimo dell'albero | 30N |
| Serie | Fare un passo Angolo(") |
Il motore Lunghezza (mm) |
Presa Coppia (Nm) |
Valutato Corrente(A) |
Fase Resistenza(Q) |
Fase Induttanza (mH) |
Rotore Inerzia (g.cm²) |
Il motore Peso (kg) |
Guida Filo (n.) |
| LC86HS66 | 1.8 | 66 | 3.3 | 3.0 | 0.6 | 1.6 | 1000 | 2.0 | 4 |
| LC86HS80 | 1.8 | 80 | 4.5 | 5.0 | 0.7 | 3.0 | 1400 | 2.5 | 4 |
| LC86HS98 | 1.8 | 98 | 6.9 | 5.0 | 0.98 | 4.1 | 2100 | 3.4 | 4 |
| LC86HS114 | 1.8 | 114 | 8.5 | 6.0 | 0.49 | 3.58 | 2800 | 4.0 | 4 |
| LC86HS128 | 1.8 | 128 | 10 | 6.0 | 1.3 | 5.8 | 3200 | 4.5 | 4 |
| LC86HS150 | 1.8 | 150 | 12 | 6.0 | 1.4 | 9.2 | 4000 | 5.4 | 4 |
Sopra sono prodotti rappresentativi. I prodotti possono essere personalizzati!
Forma e dimensioni di installazione (unità: mm)
Modalità albero del motore
| Modello | Lancia Diametro (millimetro) |
Lancia Estensione (mm |
Lancia Lunghezza (mm |
| LC86HS66 | f9.5 | Taglio a D 1X25 | 32 |
| LC86HS80 | φ12,7 o φ14 | Taglio a D 1X25 | 32 |
| LC86HS98 | φ12,7 o φ14 | Sede per chiavetta5x5x25 | 32 |
| LC86HS114 | φ12,7 o φ14 | Sede per chiavetta 5 x5x25 | 32 |
| LC86HS128 | φ12,7 o φ14 | Sede per chiavetta 5x5x 25 | 32 |
| LC86HS150 | φ12,7 o φ14 o φ15,8 | Sede per chiavetta 5x5x 25 | 32 |
Curve delle caratteristiche di frequenza di coppia
Schema elettrico del motore
Application Wiring Diagram
Un sistema di controllo motore passo-passo completo dovrebbe includere il prodotto mostrato di seguito
Macchina per i prodotti di produzione della fabbrica Lichuan
-
Macchina per intagliare -
Attrezzature di rivestimento -
Macchina per marcare lastre in fibra -
Macchina per avvitare -
Macchina di prova -
Stampante UV
-
Saldatrice automatica -
Tenendo la macchina per prove di coppia -
Macchina a vite -
Macchina oscillografo
Applicazioni industriali
-
Braccio robotico -
Macchina da taglio laser
-
Stampa 3D -
Macchina CNC -
Asserzione automatica -
Macchina per incidere
