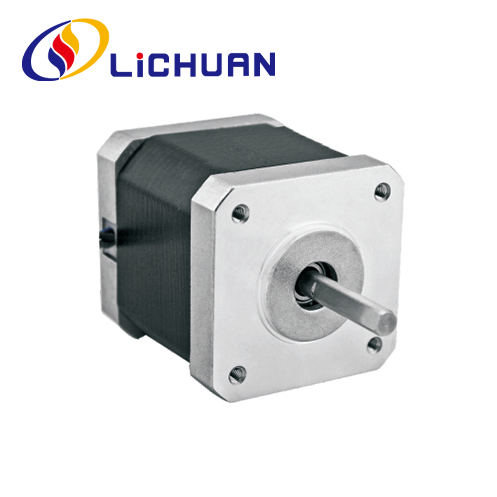

Motore passo-passo ibrido Nema 24 a 2 fasi serie 86
Motore passo-passo ibrido Nema 24 bifase serie 86 prodotto direttamente in fabbrica in Cina. LICHUAN® è un produttore e fornitore di motori passo-passo ibridi Nema 24 bifase serie 86 in Cina.
Invia richiesta
Descrizione del prodotto
LICHUAN® vi dà un cordiale benvenuto nel motore passo-passo ibrido Nema 24 bifase serie 86 all'ingrosso della nostra fabbrica. I nostri prodotti sono certificati CE e attualmente dispongono di una grande quantità di inventario di fabbrica. La fabbrica di Lichuan ha più di 14 anni di esperienza nella produzione. Supportiamo OEM e ODM, vi forniremo un buon servizio e prezzi scontati di fabbrica. Diamo il benvenuto a più distributori che si uniscano a LICHUAN.
Il motore passo-passo Nema34 a 2 fasi ad anello chiuso serie 86, l'uso di materie prime di alta qualità e acciaio al silicio a magnete permanente di alto livello, con encoder ad alta precisione da 1000 linee, supera completamente i problemi di passo del motore passo-passo ad anello aperto, migliorando significativamente le prestazioni ad alta velocità del motore, per facilitare il tradizionale aggiornamento passo-passo del programma di azionamento, riduzione dei costi rispetto al servomotore per ridurre oltre il 50%. Lunghezza del motore 82 mm ~ 176 mm, intervallo di coppia: 3 N.m ~ 12 N.m, diametro dell'albero motore 14 mm. Il motore passo-passo Nema34 a circuito chiuso bifase serie 86 può essere abbinato a 4 tipi di driver: RS485. Canopen. Ethercat. Driver di controllo degli impulsi.
Parametri di prestazione elettrica
| Articolo | Specifiche |
| Precisione dell'angolo di passo | ±5%(Passo intero) |
| Precisione della resistenza | ±10%(20℃) |
| Precisione dell'induttanza | ±20%(1KHZ) |
| Aumento della temperatura | 80 ℃ max (corrente nominale, accensione bifase) |
| Temperatura ambiente | -20℃~*50℃ |
| Resistenza di isolamento | 100MQMin 500 VCC |
| Resistenza dielettrica | 500 V CA 1 minuto |
| Carico radiale ammissibile | 0,02 mm massimo. (carico di 450 g) |
| Carico di spinta consentito | 0,08 mm massimo. (carico di 450 g) |
| Carico massimo radiale | 28N (20 mm dalla superficie della flangia) |
| Carico massimo dell'albero | 10N |
| Serles | Fare un passo Angolo(") |
Il motore Lunghezza (mm) |
Coppia di tenuta (N.m) | Valutato Corrente (A) |
Fase Resistenza (Q) |
Fase Induttanza (mH) |
Rotore Inerzia (g.cm) |
Il motore Peso (kg) |
Guida Filo (n.) |
| LC42HS28 | 1.8 | 28 | 0.12 | 1.2 | 0.8 | 1.0 | 30 | 0.15 | 4 |
| LC42HS34 | 1.8 | 34 | 0.21 | 1.2 | 1.2 | 1.8 | 35 | 0.22 | 4 |
| LC42HS40 | 1.8 | 40 | 0.3 | 1.2 | 1.5 | 2.8 | 54 | 0.3 | 4 |
| LC42HS48 | 1.8 | 48 | 0.4 | 1.2 | 1.2 | 1.6 | 68 | 0.38 | 4 |
| LC42HS60 | 1.8 | 60 | 0.6 | 1.2 | 2.75 | 6.4 | 102 | 0.5 | 4 |
Sopra sono prodotti rappresentativi. I prodotti possono essere personalizzati!
Forma e dimensioni di installazione (unità: mm)
Modalità albero del motore
| Modello | Lancia Diametro (millimetro) |
Lancia Estensione (mm) |
Lancia Lunghezza (mm) |
| LC42HS28 | f5 | Taglio a D 0,5 x 15 | 24 |
| LC42HS34 | f5 | Taglio a D 0,5x15,00 | 24 |
| LC42HS40 | f5 | Taglio a D 0,5x15,00 | 24 |
| LC42HS48 | f5 | Taglio a D 0,5x15,00 | 24 |
| LC42HS60 | f5 | Taglio a D 0,5 x 15 | 24 |
Curve delle caratteristiche di frequenza di coppia
Schema elettrico del motore
Schema elettrico dell'applicazione
Un sistema di controllo motore passo-passo completo dovrebbe includere il prodotto mostrato di seguito
Macchina per i prodotti di produzione della fabbrica Lichuan
-
Macchina per intagliare -
Attrezzature di rivestimento -
Macchina per marcare lastre in fibra -
Macchina per avvitare -
Macchina di prova -
Stampante UV
-
Saldatrice automatica -
Tenendo la macchina per prove di coppia -
Macchina a vite -
Macchina oscillografo
Applicazioni industriali
-
Braccio robotico -
Macchina da taglio laser
-
Stampa 3D -
Macchina CNC -
Asserzione automatica -
Macchina per incidere
