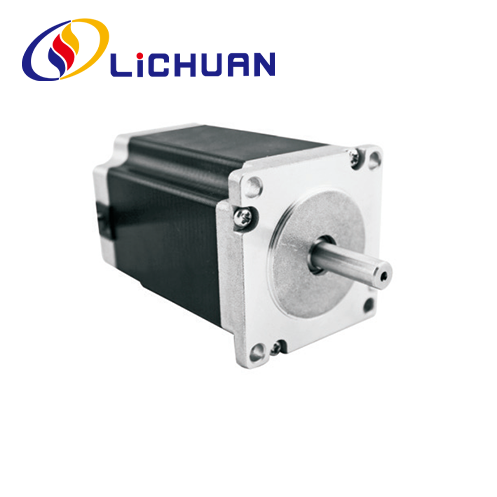

Motore passo-passo ibrido Nema 24 a 2 fasi serie 60

Motore passo-passo ibrido Nema 24 bifase serie 60 di alta qualità prodotto in Cina. LICHUAN® è un produttore e fornitore di motori passo-passo ibridi Nema 24 bifase serie 60 in Cina.

Invia richiesta

Descrizione del prodotto

LICHUAN® vi dà un cordiale benvenuto nel motore passo-passo ibrido Nema 24 bifase serie 60 all'ingrosso dalla nostra fabbrica. I nostri prodotti sono certificati CE e attualmente dispongono di una grande quantità di inventario di fabbrica. La fabbrica di Lichuan ha più di 14 anni di esperienza nella produzione. Supportiamo OEM e ODM, vi forniremo un buon servizio e prezzi scontati di fabbrica. Diamo il benvenuto a più distributori che si uniscano a LICHUAN.

Motore passo-passo hybird Nema 24 a 2 fasi serie 60, utilizzo di materie prime di alta qualità e acciaio al silicio a magnete permanente ad alte specifiche, con elevata precisione di posizionamento, coppia di uscita, risposta rapida, basso rumore, buone caratteristiche dinamiche, qualità e affidabilità. Lunghezza del motore 58 mm ~ 112 mm nell'intervallo di coppia: 1,6 N.m ~ 3,8 N.m, diametro dell'albero motore 8 mm. Il motore passo-passo hybird Nema 24 a 2 fasi serie 60 può essere abbinato a 4 tipi di driver: RS485. Canopen. Ethercat. Driver di controllo degli impulsi. sono progettati per abbinarsi ai driver passo-passo bifase MC660 e mini driver di Lichuan, controlla il driver del motore passo-passo ibrido sul catalogo se vuoi saperne di più informazioni sul driver.

Parametri di prestazione elettrica

Articolo	Specifiche
Precisione dell'angolo di passo	±5%(passo completo)
Precisione della resistenza	±10%(20℃)
Precisione dell'induttanza	±20%(1KHZ)
Aumento della temperatura	80°C max (corrente nominale, alimentazione bifase attiva)
Temperatura ambiente	20℃~* 50℃
Resistenza di isolamento	100MQMin 500 VCC
Resistenza dielettrica	500 V CA 1 minuto
Carico radiale ammissibile	0,02 mm massimo. (carico da 450 g)
Carico di spinta consentito	0,08 mm massimo. (carico da 450 g)
Carico massimo radiale	75N (20 mm dalla superficie della flangia)
Carico massimo dell'albero	15N

Serie	Fare un passo Angolo(")	Il motore Lunghezza (mm)	Presa Coppia (Nm)	Valutato Corrente(A)	Fase Resistenza(Q)	Fase Induttanza (mH)	Rotore Inerzia (g.cm²)	Il motore Peso (kg)	Guida Filo (n.)
LC60HS58	1.8	58	1.6	3.0	0.42	2.65	300	0.85	4
LC60HS65	1.8	65	2.1	3.0	0.65	1.6	570	1.0	4
LC60HS78	1.8	76	2.5	3.0	0.5	1.66	620	1.1	4
LC60HS84	1.8	84	3.1	3.0	0.63	1.8	840	1.29	4
LC60HS102	1.8	102	3.5	3.0	0.75	2.4	1000	1.65	4
LC60HS112	1.8	112	3.8	3.0	1.56	3.9	1200	1.807	4

Sopra sono prodotti rappresentativi. I prodotti possono essere personalizzati!

Forma e dimensioni di installazione (unità: mm)

Modalità albero del motore

Modello	Lancia Diametro(mm)	Lancia Estensione (mm)	Lancia lunghezza (mm)
LC60HS58	f8	Taglio a D 0,5X20	21
LC60HS65	f8	Taglio a D 0,5X20	21
LC60HS78	f8	Taglio a D 0,5X20	21
LC60HS84	f8	Taglio a D 0,5 X20	21
LC60HS102	f8	Taglio a D 0,5X20	21
LC60HS112	f8	Taglio a D 0,5X20	21

Curve delle caratteristiche di frequenza di coppia

Schema elettrico del motore

Schema elettrico dell'applicazione

Un sistema di controllo motore passo-passo completo dovrebbe includere il prodotto mostrato di seguito

Macchina per i prodotti di produzione della fabbrica Lichuan

Macchina per intagliare
Attrezzature di rivestimento
Macchina per marcare lastre in fibra
Macchina per avvitare
Macchina di prova
Stampante UV

Saldatrice automatica
Tenendo la macchina per prove di coppia
Macchina a vite
Macchina oscillografo

Applicazioni industriali

Braccio robotico
Macchina da taglio laser
Stampa 3D
Macchina CNC
Asserzione automatica
Macchina per incidere
