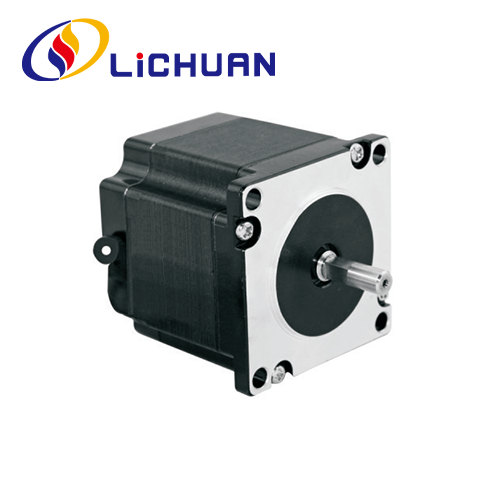

Motore passo-passo Hybird Nema 23 trifase serie 57
Il motore passo-passo Hybird Nema 23 trifase LICHUAN® serie 57 ha un design caratteristico, prestazioni pratiche e prezzo competitivo. Per ulteriori informazioni sul motore passo-passo Hybird Nema 23 trifase serie 57, non esitate a contattarci.
Invia richiesta
Descrizione del prodotto
LICHUAN® vi dà un cordiale benvenuto nella serie di motori passo-passo hybird Nema 23 trifase serie 57 all'ingrosso della nostra fabbrica. I nostri prodotti sono certificati CE e attualmente dispongono di una grande quantità di inventario di fabbrica. La fabbrica di Lichuan ha più di 14 anni di esperienza nella produzione. Supportiamo OEM e ODM, vi forniremo un buon servizio e prezzi scontati di fabbrica. Diamo il benvenuto a più distributori che si uniscano a LICHUAN.
57 series 3 phase Nema 23 hybird stepper motor, the use of high-quality raw materials and high-specification permanent magnet silicon steel, with high positioning accuracy, output torque, fast response, low noise, good dynamic characteristics, quality and reliable. Motor length 66mm ~ 150mm between the torque range: 0.45N.m ~ 2.0N.m,motor shaft diameter 6.35/8mm. 57 series 3 phase Nema 23 hybird stepper motor can be match for 4 type driver:RS485. Canopen. Ethercat. Pulse control drivers. they are are designed to match with Lichuan’s 2 phase stepping drivers 3MC580 and mini driver , pls check hybrid stepper motor driver on catalog if u wanna know more driver information.
Parametri di prestazione elettrica
| Articolo | Specifiche |
| Precisione dell'angolo di passo | ±5%(passo completo) |
| Precisione della resistenza | ±10%(20℃) |
| Precisione dell'induttanza | ±20%(1KHZ) |
| Aumento della temperatura | 80°C max (corrente nominale, accensione bifase) |
| Temperatura ambiente | -20℃~*50℃ |
| Resistenza di isolamento | 100MQMin 500 VCC |
| Resistenza dielettrica | 500 V CA 1 minuto |
| Carico radiale ammissibile | 0,02 mm massimo. (carico di 450 g) |
| Carico di spinta consentito | 0,08 mm massimo. (carico di 450 g) |
| Carico massimo radiale | 75N (20 mm dalla superficie della flangia) |
| Carico massimo dell'albero | 15N |
| Serie | Fare un passo Angolo() |
Il motore Lunghezza (mm) |
Coppia di tenuta (N.m) | Valutato Corrente(A) |
Fase Resistenza(Q) |
Fase Induttanza (mH) |
Rotore Inerzia (g.cm²) |
Driver corrispondente | Guida Wre(No.) |
Il motore Peso (kg) |
| LC57HS341 | 1.2 | 40.5 | 0.45 | 5.2 | 100 | 0.242 | 0.22 | 3MC580 | 3 | 0.5 |
| LC57HS355 | 1.2 | 55 | 0.9 | 5.6 | 220 | 0.24 | 0.267 | 3MC580 | 3 | 0.75 |
| LC57HS378 | 1.2 | 78 | 1.5 | 5.8 | 380 | 0.29 | 0.39 | 3MC580 | 3 | 1.1 |
| LC57HS3103 | 1.2 | 103 | 2.0 | 5.8 | 530 | 0.376 | 0.5 | 3MC580 | 3 | 1.57 |
Sopra sono prodotti rappresentativi. I prodotti possono essere personalizzati!
Forma e dimensioni di installazione (unità: mm)
Modalità albero del motore
| Modello | Shatt Diametro (millimetro) |
Lancia Estensione (mm) |
Lancia Lunghezza (mm) |
| LC57HS341 | Medio 6,35 | Taglio a D 0,5 X 10 | 21 |
| LC57HS355 | f8 | Taglio a D 0,5X10 | 21 |
| LC57HS378 | f8 | Sede per chiavetta 3x15 | 21 |
| LC57HS3103 | f8 | Sede per chiavetta 3x15 | 21 |
Curve delle caratteristiche di frequenza di coppia
Schema elettrico del motore
Schema elettrico dell'applicazione
Un sistema di controllo motore passo-passo completo dovrebbe includere il prodotto mostrato di seguito
Macchina per i prodotti di produzione della fabbrica Lichuan
-
Macchina per intagliare -
Attrezzature di rivestimento -
Macchina per marcare lastre in fibra -
Macchina per avvitare -
Macchina di prova -
Stampante UV
-
Saldatrice automatica -
Tenendo la macchina per prove di coppia -
Macchina a vite -
Macchina oscillografo
Applicazioni industriali
-
Braccio robotico -
Macchina da taglio laser
-
Stampa 3D -
Macchina CNC -
Asserzione automatica -
Macchina per incidere
