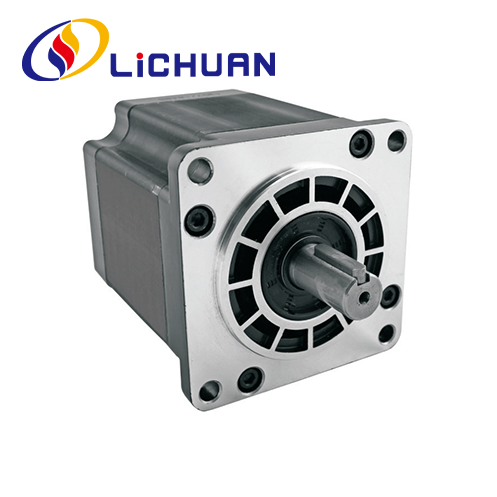

Motore passo-passo Hybird Nema 51 trifase serie 130
La fabbrica di motori passo-passo Hybird trifase Nema 51 serie 130 della Cina fornisce direttamente. LICHUAN® è produttore e fornitore di motori passo-passo Hybird Nema 51 trifase serie 130 in Cina.
Invia richiesta
Descrizione del prodotto
LICHUAN® vi dà un cordiale benvenuto nella serie di motori passo-passo hybird Nema 51 trifase serie 130 all'ingrosso della nostra fabbrica. I nostri prodotti sono certificati CE e attualmente dispongono di una grande quantità di inventario di fabbrica. La fabbrica di Lichuan ha più di 14 anni di esperienza nella produzione. Supportiamo OEM e ODM, vi forniremo un buon servizio e prezzi scontati di fabbrica. Diamo il benvenuto a più distributori che si uniscano a LICHUAN.
Motore passo-passo hybird Nema 51 trifase serie 130, utilizzo di materie prime di alta qualità e acciaio al silicio a magnete permanente ad alte specifiche, con elevata precisione di posizionamento, coppia di uscita, risposta rapida, basso rumore, buone caratteristiche dinamiche, qualità e affidabilità. Lunghezza del motore 154 mm ~ 280 mm nell'intervallo di coppia: 15 N.m ~ 50 N.m, diametro dell'albero motore 24 mm. sono progettati per abbinarsi al driver passo-passo trifase LC3722D di Lichuan, controlla il driver del motore passo-passo ibrido sul catalogo se vuoi saperne di più informazioni sul driver.
Parametri di prestazione elettrica
| Articolo | Specifiche |
| Precisione dell'angolo di passo | ±5%(passo completo) |
| Precisione della resistenza | ±10%(20℃) |
| Precisione dell'induttanza | ±20%(1KHZ) |
| Aumento della temperatura | 80°C max (corrente nominale, accensione bifase) |
| Temperatura ambiente | -20℃~*50℃ |
| Resistenza di isolamento | 100MQMin 500 VCC |
| Resistenza dielettrica | 500 V CA 1 minuto |
| Carico radiale ammissibile | 0,02 mm massimo. (carico di 450 g) |
| Carico di spinta consentito | 0,08 mm Massimo. (carico 450g) |
| Carico massimo radiale | 300 N (20 mm dalla superficie della flangia) |
| Carico massimo dell'albero | 80N |
| Serie | Fare un passo Angolo(') |
Il motore Lunghezza (mm) |
Presa Coppia (Nm) |
Valutato Corrente(A) |
Rotore Inerzia (g.cm²) |
Fase Resistenza(a) |
Fase Induttanza (mH) |
Driver corrispondente | Guida Filo (n.) |
Il motore Peso (kg) |
| LC31315 | 1.2 | 154 | 15 | 6.9 | 20000 | 0.88 | 3.7 | LC3722A | 3 | 11 |
| LC31318 | 1.2 | 185 | 20 | 6.9 | 26700 | 1.1 | 4.9 | LC3722A | 3 | 14.1 |
| LC31322 | 1.2 | 218 | 28 | 6.9 | 33970 | 2.8 | 17.9 | LC3722A | 3 | 17.2 |
| LC31325 | 1.2 | 255 | 35 | 6.9 | 41240 | 3.3 | 21.52 | LC3722A | 3 | 19.8 |
| LC31332 | 1.2 | 280 | 50 | 6.9 | 55780 | 4.2 | 28.9 | LC3722A | 3 | 26 |
Sopra sono prodotti rappresentativi. I prodotti possono essere personalizzati!
Forma e dimensioni di installazione (unità: mm)
Modalità albero del motore
| Modalità | Lancia Diametro (millimetro) |
Lancia Estensione (mm) |
Lancia Lunghezza (mm) |
| LC31315 | f24 | Sede per chiavetta 8 x 30 | 50 |
| LC31318 | f24 | Sede per chiavetta 8 x 30 | 50 |
| LC31322 | f24 | Sede per chiavetta 8x 30 | 50 |
| LC31325 | f24 | Sede per chiavetta 8 x 30 | 50 |
| LC31332 | f24 | Sede per chiavetta 8x 30 | 50 |
Curve delle caratteristiche di frequenza di coppia
Schema elettrico del motore
Schema elettrico dell'applicazione
Un sistema di controllo motore passo-passo completo dovrebbe includere il prodotto mostrato di seguito
Macchina per i prodotti di produzione della fabbrica Lichuan
-
Macchina per intagliare -
Attrezzature di rivestimento -
Macchina per marcare lastre in fibra -
Macchina per avvitare -
Macchina di prova -
Stampante UV
-
Saldatrice automatica -
Tenendo la macchina per prove di coppia -
Macchina a vite -
Macchina oscillografo
Applicazioni industriali
-
Braccio robotico -
Macchina da taglio laser
-
Stampa 3D -
Macchina CNC -
Asserzione automatica -
Macchina per incidere
