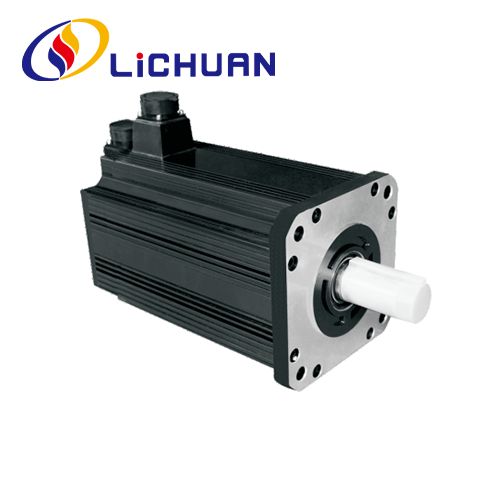

Servomotore CA 220 V serie flangia da 180 mm

LICHUAN® in qualità di produttore professionale, vorremmo fornirvi un servomotore CA 220 V serie flangia da 180 mm di alta qualità. E ti offriremo il miglior servizio post-vendita e consegne puntuali.

Invia richiesta

Descrizione del prodotto

LICHUAN® vi dà un cordiale benvenuto nel servomotore CA 220 V serie flangia da 180 mm all'ingrosso della nostra fabbrica. I nostri prodotti sono certificati CE e attualmente dispongono di una grande quantità di inventario di fabbrica. Ti forniremo un buon servizio e prezzi scontati di fabbrica

Il servomotore CA serie 180 contiene specifiche di potenza da 2,7KW 3,0KW 4,5KW 2,9KW 4,3KW 3,7KW 5,5KW 7,5KW 11KW, il servomotore funziona senza intoppi, il rumore è molto piccolo, adatto a una varietà di applicazioni di controllo ad alta precisione per apparecchiature di automazione industriale Il servomotore Questo servomotore supporta 2500ppr, incrementale a 17 bit, encoder assoluto a 17 bit e Break, che hanno un'elevata coppia di tenuta e un'elevata velocità nominale. Questo servomotore può essere utilizzato in varie macchine automatizzate, come CNC, fresatrice, macchina imballatrice, macchina per sacchetti, laser, macchina per incisione, ecc.

Specifiche tecniche

Modello del motore	LCMT-27MOO-180M17215			LCMT-30MOO-180M19015						LCMT-45MOO-180M21520							LCMT-29MOO-180M27010
Potenza nominale (KW)	2.7			3.0						4.5							2.9
Tensione nominale (V)	220	380		220			380			220				380			220				380
Corrente nominale (A)	10.5	6.5		12			7.5			16				9.5			12				7.5
Velocità nominale (giri/min)	1500			1500						2000							1000
Coppia di tenuta (N .m)	17.2			19						21.5							27
Coppia di picco (N.m)	43			47						53							67
Costante di tensione (N/1000 giri/min)	112	167		94			158			84				140			138				224
Coefficiente di coppia (N.m/A)	1.64	2.65		1.58			2.5			1.34				2.26			2.25				3.6
Inerzia del rotore (Kg,m2)	3,4×10³			3,8×103						4,7×10°3							6,1×10°³
Resistenza di fase(Q)	0.7	1.47		0.4			1.15			0.24				0.71			0.48				1.37
Induttanza di fase (mH)	3.5	7.8		2.42			6.4			1.45				4.0			3.26				8.6
Meccanico costante di tempo (Ms)	5.0	5.3		6.0			5.57			6.0				5.6			6.79				6.27
Peso (kg)	19.5			20.5						22.2							25.5
Numero di riga del codificatore (PPR)	2500 /Codificatore valore assoluto
Classe di isolamento	Classe B(130 ℃)
Classe di sicurezza	IP66
Utilizza l'ambiente	Temperatura: -20°C~+50℃ Umidità: sotto 90% RH nessuna condensa
Spina dell'avvolgimento del motore	Cavo di avvolgimento	U				v						W							PE
	Inserisci il numero di serie	2				3						4							1
Spina dell'encoder	Cavo di segnale	5 V	Ov	A+	B+		Z+	-	-		-		U+		V+	W+		-		-	-	PE
	Collega la seriale numero	2	3	4	5		6	7	8		9		10		11	12		13		14	15	1

Servomotori Lichuan serie 180

Modello del motore	LCMT-43M□D-180M27015		LCMT-37MOO-180M35010		LCMT-55M□□-180M35015		LCMT-75M□O-180M48015
Potenza nominale (KW)	4.3		3.7		5.5		7.5
Tensione nominale (V)	220	380	220	380	220	380	220	380
Corrente nominale (A)	16	10	16	10	19	12	32	20
Velocità nominale (giri/min)	1500		1000		1500		1500
Coppia di tenuta (N.m)	27		35		35		48
Coppia di picco (N.m)	67		70		70		96
Costante di tensione (V/1000 giri/min)	103	172	134	223	113	181	94	156
Coefficiente di coppia (N.m/A)	1.69	2.7	2.2	3.5	1.84	2.9	1.5	2.4
Inerzia del rotore (Kg.m²)	6,1x10³		8,6×10³		8,6×103		9,5×10³
Resistenza di fase(Q)	0.28	0.796	0.31	0.93	0.21	0.62	0.104	0.273
Induttanza di fase (mH)	1.74	4.83	3.28	9.1	1.57	4	0.77	2.14
Costante di tempo meccanica (Ms)	6.2	6	10.58	9.78	7.47	6.45	7.4	7.8
Peso (kg)	25.5		30.5		30.5		40

Aspetto e dimensioni di installazione (unità: mm)

SCHEMA ELETTRICO DELLE APPARECCHIATURE PERIFERICHE SERVO

Lo schema elettrico astratto del servoazionamento incrementale Lichuan a 23 bit e diverse impostazioni dei parametri di uso comune.

Servomotore CA 220 V un kit completo

Lichuan Factory Production Products Machine

Macchina per intagliare
Attrezzature di rivestimento
Macchina per marcare lastre in fibra
Macchina per avvitare
Macchina di prova
Stampante UV

Saldatrice automatica
Tenendo la macchina per prove di coppia
Macchina a vite
Macchina oscillografo

Applicazioni industriali

Braccio robotico
Macchina da taglio laser
Stampa 3D
Macchina CNC
Asserzione automatica
Macchina per incidere
