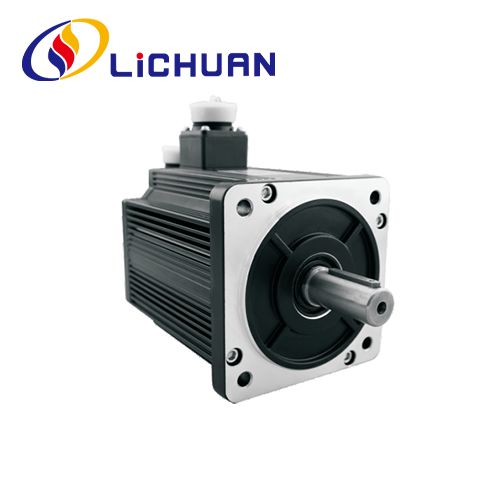

Servomotore CA 220 V serie flangia da 130 mm

Con anni di esperienza nella produzione di servomotori CA 220 V con flangia da 130 mm, LICHUAN® è in grado di fornire un'ampia gamma di prodotti. Il servomotore CA 220 V serie flangia da 130 mm di alta qualità può soddisfare molte applicazioni, se necessario, si prega di ottenere il nostro servizio tempestivo online sul prodotto.

Invia richiesta

Descrizione del prodotto

LICHUAN® vi dà un cordiale benvenuto nel servomotore CA 220 V serie flangia da 130 mm all'ingrosso della nostra fabbrica. I nostri prodotti sono certificati CE e attualmente dispongono di una grande quantità di inventario di fabbrica. Ti forniremo un buon servizio e prezzi scontati di fabbrica

Il servomotore CA serie 130 contiene specifiche di potenza da 1,0KW 1,3KW 1,5KW 2KW 2,6KW 2,3KW 3,0KW 3,8KW, il servomotore funziona senza intoppi, il rumore è molto piccolo, adatto a una varietà di applicazioni di controllo ad alta precisione per apparecchiature di automazione industriale. servomotore Questo servomotore supporta 2500ppr, incrementale a 17 bit, encoder assoluto a 17 bit e Break. Questo servomotore può essere utilizzato in varie macchine automatizzate, come CNC, fresatrici, confezionatrici, macchine per sacchetti, laser, macchine per incidere, ecc.

Specifiche tecniche

Modello del motore	LCMT-10LO-130M04025	LCMT-13LOO -130M05025		LCMT-15LOO -130M06025		LCMT-20LOO -130M07725			LCMT-10MOO-130M10010		LCMT-15MOO-130M10015		LCMT-26M□□ -130M10025			LCMT-23M□□ -130M15015			LCMT-30M□□ -130M15020		LCMI-38MOO -130M15025
Potenza nominale (chilowatt)	1.0	1.3		1.5		2.0			1.0		1.5		2.6			2.3			3.0		3.8
Tensione nominale (V)	220	220		220		220			220		220		220			220			220		220
Corrente nominale (A)	4.0	5.0		6.0		7.5			4.5		6.0		10			9.5			12		13.5
Velocità nominale (rpm)	2500	2500		2500		2500			1000		1500		2500			1500			2000		2500
Coppia di mantenimento (N.m)	4.0	5.0		6.0		7.7			10		10		10			15			15		15
Coppia di picco (N.m)	12	16		18		22			20		25		25			30			30		30
Costante di tensione (V/1000 giri/min)	72	68		65		68			140		103		70			114			80		67
Coefficiente di coppia (N.m/A)	1.0	1.0		1.0		1.03			2.2		1.67		1.0			1.58			1.25		1.11
Inerzia del rotore (Kg.m²)	0,85×10*3	1,06×10 ·3		1,26×10*3		1,53×10*3			1,94×10 ·3		1,94×10*3		1,94×10*3			2,77×103			2,77×10~3		2,77×10³
Resistenza di fase(Q)	2.76	1.84		1.21		1.01			2.7		1.29		0.73			1.1			0.64		0.49
Induttanza di fase (mH)	6.42	4.9		3.87		2.94			8.8		5.07		2.45			4.45			4.45		1.68
Meccanico costante di tempo (Ms)	2.32	2.66		3.26		3.80			3.26		3.93		3.36			4.05			4.05		3.43
Peso (kg)	7.7	8.2		8.9		10			11.5		11.5		11.5			14.4			14.4		14.4
Numero di riga dell'encoder (PPR)	2500 /Encoder valore assoluto
Classe di isolamento	Classe B(130°℃)
Classe di sicurezza	IP66
Usa l'ambiente	Temperatura: -20°℃~+50°℃ Umidità: inferiore al 90% di umidità relativa Nessuna condensa
Spina avvolgimento motore	Filo di avvolgimento		u					v					w						PE
	Collegare il numero di serie		2					3					4						1
Spina dell'encoder	Cavo del segnale		5 V		ov	A+	B+		Z+	-	-	-		U+	V+		W+	-		-	-	PE
	Collegare il numero di serie		2		3	4	5		6	7	8	9		10	11		12	13		14	15	1

Note di installazione

1.Quando le parti di installazione/smontaggio si trovano all'estremità dell'albero del motore, non colpire l'albero con forza, altrimenti l'encoder sull'altro lato dell'albero potrebbe danneggiarsi.
2. Cercare di evitare vibrazioni della base dell'albero, altrimenti l'albero potrebbe danneggiarsi.

Serie 130
Coppia nominale(N .m)	4.0	5.0	6.0	7.7	10			15
Coppia nominale(N .m)	4.0	5.0	6.0	7.7	1000 giri/min	1500 giri/min	2500 giri/min	1500 giri/min	2000 giri/min	2500 giri/min
LA(Lunghezza)	166	171	179	192	213		209	241	231
LB(Lunghezza albero)	57	57	57	57	57		57	57	57
LC(profondità della scanalatura)	5.0	5.0	5.0	5.0	5.0		5.0	5.0	5.0
LD(Profondità flangia)	14	14	14	14	14		14	14	14
LE(Diametro battuta)	110	110	110	110	110		110	110	110
LF(dimensione flangia)	130	130	130	130	130		130	130	130
LG (passo diagonale)	145	145	145	145	145		145	145	145
LZ(Fori di installazione)	9.0	9.0	9.0	9.0	9.0		9.0	9.0	9.0
S(Diametro albero)	22	22	22	22	22		22	22	22
W(Larghezza slot chiave)	6.0	6.0	6.0	6.0	6.0		6.0	6.0	6.0
H(Chiave per interasse)	24.5	24.5	24.5	24.5	24.5		24.5	24.5	24.5
Lunghezza del corpo con freno	223	228	236	249	294		290	322	312

Aspetto e dimensioni di installazione (unità: mm)

SCHEMA ELETTRICO DELLE APPARECCHIATURE PERIFERICHE SERVO

Lo schema elettrico astratto del servoazionamento della serie Lichuan A4 e diverse impostazioni dei parametri di uso comune.

Servomotore CA 220 V un kit completo

Macchina per i prodotti di produzione della fabbrica Lichuan

Macchina per intagliare
Attrezzature di rivestimento
Macchina per marcare lastre in fibra
Macchina per avvitare
Macchina di prova
Stampante UV

Saldatrice automatica
Tenendo la macchina per prove di coppia
Macchina a vite
Macchina oscillografo

Applicazioni industriali

Braccio robotico
Macchina da taglio laser
Stampa 3D
Macchina CNC
Asserzione automatica
Macchina per incidere
