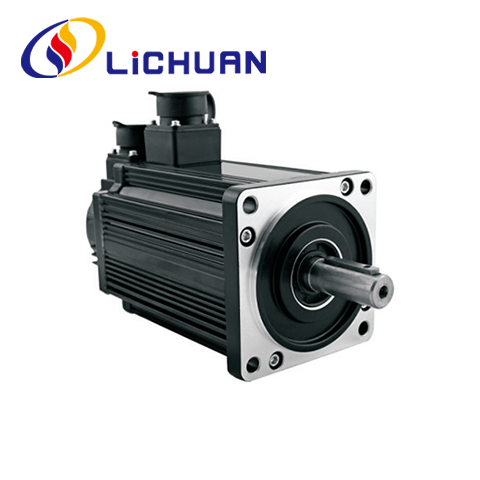

Servomotore CA 220 V serie flangia da 110 mm

LICHUAN® come uno dei produttori e fabbrica professionali di servomotori AC 220V serie flangia da 110 mm in Cina, siamo una forte forza e una gestione completa.

Invia richiesta

Descrizione del prodotto

LICHUAN® vi dà un cordiale benvenuto nel servomotore CA 220 V serie flangia da 110 mm all'ingrosso della nostra fabbrica. I nostri prodotti sono certificati CE e attualmente dispongono di una grande quantità di inventario di fabbrica. Ti forniremo un buon servizio e prezzi scontati di fabbrica

Il servomotore CA serie 110 contiene specifiche di potenza da 0,6KW 0,8KW 1,2KW 1,5KW 1,2KW 1,8KW, il servomotore funziona senza intoppi, il rumore è molto piccolo, adatto a una varietà di applicazioni di controllo ad alta precisione per apparecchiature di automazione industriale. Il servomotore Questo il servomotore supporta 2500ppr, incrementale a 17 bit, encoder assoluto a 17 bit e Break. Questo servomotore può essere utilizzato in varie macchine automatizzate, come CNC, fresatrice, macchina imballatrice, macchina per sacchetti, laser, macchina per incidere, ecc.

Specifiche tecniche

Modello motore l	LCMT-06L□C -110M02030		LCMT-08L□ -110M04020			LCMT-12L□ -110M04030				LCMT-15L□ 110M05030					LCMT-12L□C -110M06020				LCMT-18LOO -110M06030
Potenza nominale (KW)	0.6		0.8			1.2				1.5					1.2				1.8
Tensione nominale (V)	220		220			220				220					220				220
Corrente nominale (A)	2.5		3.5			5.0				6.0					4.5				6.0
Velocità nominale (giri/min)	3000		2000			3000				3000					2000				3000
Coppia di tenuta (N.m)	2.0		4.0			4.0				5.0					6.0				6.0
Coppia di picco (N.m)	6.0		12			12				15					12				18
Costante di tensione (V/1000 giri/min)	56		79			54				62					83				60
Coefficiente di coppia (N.m/A)	0.8		1.14			0.8				0.83					1.3				1.0
Inerzia del rotore (Kg.m²)	0,31×10³		0,54×10³			0,54×10³				0,63×10³					0,76×10³				0,76×10³
Resistenza di fase(Ω)	3.6		2.41			1.09				1.03					1.46				0.81
Induttanza di fase (mH)	8.32		7.3			3.3				3.43					4.7				2.59
Meccanico costante di tempo (Ms)	2.3		3.0			3.0				3.33					3.2				3.2
Peso (kg)	4.5		5.2			5.5				6.1					6.7				6.7
Numero di riga del codificatore (PPR)	2500 /Codificatore valore assoluto
Classe di isolamento	Classe B(130°℃)
Classe di sicurezza	IP65
Utilizza l'ambiente	Temperatura: -20°C~+50℃ Umidità: sotto 90% RH nessuna dewin g
Spina dell'avvolgimento del motore	Cavo di avvolgimento	U				v						w						PE
	Inserisci il numero di serie	2				3						4						1
Spina dell'encoder	Cavo di segnale	5 V	ov	A+	B+		Z+	-	-		-		U+	V+		W+	-		-	-	PE
	Inserisci il numero di serie	2	3	4	5		6	7	8		9		10	11		12	13		14	15	1

Note di installazione

1. Quando le parti di installazione/smontaggio si trovano all'estremità dell'albero del motore, non colpire l'albero con forza, altrimenti l'encoder sull'altro lato dell'albero potrebbe danneggiarsi.
2. Cercare di evitare vibrazioni della base dell'albero, altrimenti l'albero potrebbe danneggiarsi.

Serie 110
Coppia nominale (N.m)	2.0	4.0	5.0	6.0
LA(Lunghezza)	159	189	204	219
LB(Lunghezza albero)	55	55	55	55
LC(profondità della scanalatura)	5.0	5.0	5.0	5.0
LD(Profondità flangia)	12	12	12	12
LE(Diametro battuta)	95	95	95	95
LF(dimensione flangia)	110	110	110	110
LG (passo diagonale)	130	130	130	130
LZ(Fori di installazione)	9.0	9.0	9.0	9.0
S(Diametro albero)	19	19	19	19
W(Larghezza slot chiave)	6.0	6.0	6.0	6.0
H(Chiave per interasse)	21.5	21.5	21.5	21.5
Lunghezza del corpo con freno	223	263	278	293

Aspetto e dimensioni di installazione (unità: mm)

SCHEMA ELETTRICO DELLE APPARECCHIATURE PERIFERICHE SERVO

Lo schema elettrico astratto del servoazionamento della serie Lichuan A4 e diverse impostazioni dei parametri di uso comune.

Servomotore CA 220 V un kit completo

Macchina per i prodotti di produzione della fabbrica Lichuan

Macchina per intagliare
Attrezzature di rivestimento
Macchina per marcare lastre in fibra
Macchina per avvitare
Macchina di prova
Stampante UV

Saldatrice automatica
Tenendo la macchina per prove di coppia
Macchina a vite
Macchina oscillografo

Applicazioni industriali

Braccio robotico
Macchina da taglio laser
Stampa 3D
Macchina CNC
Asserzione automatica
Macchina per incidere
