Piccolo driver passo-passo bifase Mini

In qualità di produttore professionale di piccoli driver passo-passo bifase Mini, puoi essere certo di acquistare piccoli driver passo-passo bifase Mini dalla nostra fabbrica e LICHUAN® ti offrirà il miglior servizio post-vendita e consegne puntuali.

Invia richiesta

Descrizione del prodotto

Acquista Discount Factory Tiny Mini driver passo-passo bifase prodotto in Cina. LICHUAN® è un piccolo produttore e fornitore di mini driver passo-passo bifase in Cina.

introduzione al prodotto

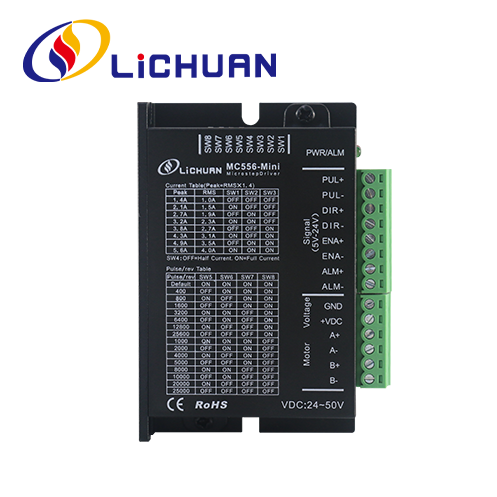

MC556 mini è un motore passo-passo ibrido bifase digitale progettato sulla base della più recente tecnologia di controllo DSP a 32 bit. Può aiutare a personalizzare qualsiasi suddivisione entro 400~25600 e qualsiasi corrente all'interno dell'intervallo nominale e dispone di un'ulteriore funzione di identificazione automatica dei parametri del motore per adottare i parametri di funzionamento corrispondenti per diversi motori e far funzionare i motori in modo molto fluido con un rumore estremamente basso. Il driver può essere compatibile con il motore passo-passo a 2 fasi Nema23/Nema24 ad anello aperto.

Caratteristiche funzionali

● Intervallo di tensione in ingresso: DC20V~50V
●Massimo. corrente di picco: 5,6 A
● Intervallo di suddivisione: 400~25600ppr
● Forma dell'impulso: impulso+direzione
● Frequenza di risposta all'impulso: 0~200KHz
● Autoregolazione dei parametri del motore
● Provided with overvoltage, overcurrent and tracking error and out-of-tolerance protection functions, etc.

Ambiente operativo e parametri

● Temperatura di conservazione: -20°C~65°C
● Temperatura operativa: 0°C~50°C
● Umidità operativa: 40~90%RH (senza condensa)
● Frequenza di vibrazione: < 0,5 G (4,9 m/s2), 10~60 Hz (funzionamento non continuo).
● Places withdust,oilstain,corrosive gases,high humidity and vibration should be avoided.Combustible gases and conductive dust should be prohibited

Principali applicazioni

Adatto per apparecchiature e strumenti automatici in vari campi di controllo del movimento come elaborazione e rilevamento elettronici, imballaggio di semiconduttori, taglio e saldatura laser, fotocomposizione laser, macchine per imballaggio, macchine per incisione, marcatori, taglierine, plotter per abbigliamento, macchine utensili CNC di medie dimensioni e macchine automatiche attrezzature di assemblaggio.

Parametro tecnico

● Intervallo di tensione in ingresso: DC20V~50v
● Corrente di picco massima: 5,6 A
Intervallo di suddivisione: 200～25600ppr
● Forma dell'impulso: impulso +direzione
● Frequenza di risposta all'impulso: 0~200KHz
● Funzione di autotuning dei parametri del motore
● Con funzioni di protezione come sovratensione, sovracorrente, tracking error fuori tolleranza, ecc.

Parametri ambientali

● Temperatura di stoccaggio: -20° ℃~65 ℃ · Temperatura di funzionamento: 0° ℃~50° ℃
● Umidità operativa: 40～90%RH (senza condensa)
● Frequenza di vibrazione: inferiore a 0,5 G(4,9 m/s2) 10 Hz~ 55 Hz (funzionamento discontinuo)
● Evitare polvere, macchie d'olio, gas corrosivi, luoghi con troppa umidità e vibrazioni troppo forti e vietare gas infiammabili e polvere conduttiva

Descrizione delle funzioni dell'azionamento

Funzione di guida	Istruzioni
Micropasso impostazione della suddivisione	È possibile impostare 15 suddivisioni in micropassi per il driver tramite 4 interruttori quadranti SW5~SW8. Il driver deve essere fermato durante l'impostazione della suddivisione. Consultare le istruzioni del pannello driver per le impostazioni di suddivisione in microstep.
Impostazione della corrente di uscita	È possibile impostare 8 correnti di uscita per il driver tramite 3 interruttori quadranti SW1~SW3. Consultare le istruzioni del pannello driver per le impostazioni della corrente di uscita.
Funzione automatica di mezzo flusso	La funzione automatica di mezza corrente può essere impostata per il driver tramite l'interruttore SW4. OFF significa che la corrente di riposo è impostata alla metà corrente operativa; ON significa che la corrente di riposo e la corrente dinamica sono la stessa cosa. SW4 deve essere impostato su OFF per uso generale ridurre la generazione di calore del motore e del driver e migliorare l'affidabilità. Circa 0,3 s dopo l'arresto del treno di impulsi, la corrente si ridurrà automaticamente del 50% (valore effettivo 55%) e, teoricamente, la generazione di calore si ridurrà del 65%.
Interfaccia del segnale	PUL+ e PUL- sono terminali positivi e negativi del controllo del segnale a impulsi; DIR+ e DIR- sono terminali positivi e negativi del segnale di direzione; ENA+ ed ENA- sono terminali positivi e negativi dei segnali di abilitazione.
Interfaccia motore	A+ e A- si collegano ai terminali positivo e negativo dell'avvolgimento di fase A del motore passo-passo; B+ e B- si collegano ai terminali positivo e negativo dell'avvolgimento di fase B del motore passo-passo. Quando gli avvolgimenti di fase A e B vengono scambiati, la direzione del motore verrà invertita.
Connettore di alimentazione	Alimentazione CC/CA, intervallo di tensione di ingresso operativa: 20～ 50 V CC, si consiglia una tensione di ingresso di 36 V CC, l'alimentazione deve essere superiore a 100 W.
Spia	C'è 1 indicatore luminoso verde e 1 indicatore luminoso rosso sul driver. Quello verde è l'indicatore luminoso di alimentazione, si illumina quando il driver è collegato all'alimentazione; quella rossa è la spia di guasto, si illumina quando si verifica un guasto da sovratensione o sovracorrente. La spia rossa si spegne una volta eliminato il guasto. Il guasto del driver può essere eliminato solo ricollegandolo all'alimentazione e riutilizzandolo
Installazione Appunti	Dimensioni del Driver: 86 x 55x20,5mm, passo di installazione dei fori: 79mm. È possibile selezionare sia l'installazione orizzontale che quella verticale (si consiglia l'installazione verticale). Il driver deve essere installato a stretto contatto con l'armadio metallico per la dissipazione del calore.

Impostazione dei parametri

È possibile impostare la precisione di suddivisione, la corrente dinamica e la metà/intera corrente per il mini driver MC556 tramite il selettore a 8 bit come segue:

Impostazione corrente di lavoro

Corrente di picco in uscita	Corrente media in uscita	SW1	SW2	SW3
1,4A	1,0 A	spento	spento	spento
2.1A	1,5 A	SU	spento	spento
2,7 A	1,9 A	spento	SU	spento
3,2A	2,3 A	SU	SU	spento
3,8 A	2,7 A	spento	spento	SU
4.3A	3.1A	SU	spento	SU
4,9 A	3,5 A	spento	SU	SU
5,6 A	4,0 A	SU	SU	SU

Dimensioni di installazione (unità: mm)

Impostazione della gamma di velocità

Passi/rivoluzione	SW5	SW6	SW7	SW8
Predefinito	SU	SU	SU	SU
400	spento	SU	SU	SU
800	SU	spento	SU	SU
1600	spento	spento	SU	SU
3200	SU	SU	spento	SU
6400	spento	SU	spento	SU
12800	SU	spento	spento	SU
25600	spento	spento	spento	SU
1000	SU	SU	SU	spento
2000	spento	SU	SU	spento
4000	SU	spento	SU	spento
5000	spento	spento	SU	spento
8000	SU	SU	spento	spento
10000	spento	SU	spento	spento
20000	SU	spento	spento	spento
25000	spento	spento	spento	spento
