Mini 2 driver per motore passo-passo Mini
  • Mini 2 driver per motore passo-passo MiniMini 2 driver per motore passo-passo Mini

Mini 2 driver per motore passo-passo Mini

Mini driver del motore passo-passo Mini 2 di fabbrica di vendita calda all'ingrosso Mini con prezzo basso. LICHUAN® è un mini produttore e fornitore di driver per motori passo-passo Mini 2 in Cina.

Invia richiesta

Descrizione del prodotto

Acquista mini driver per motore passo-passo Mini 2 di qualità scontata con un prezzo basso prodotto in Cina. LICHUAN® è un mini produttore e fornitore di driver per motori passo-passo Mini 2 in Cina.

introduzione al prodotto

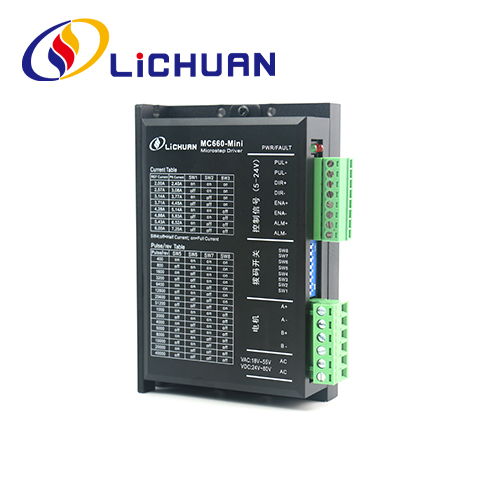

MC660-Mini è un azionamento digitale a 86 passi sviluppato sulla base di chip ARM ad alte prestazioni e a basso consumo energetico. È dotato di un regolatore intelligente con una funzione di autoregolazione dei parametri PID, in modo che i parametri più appropriati possano essere generati automaticamente per diversi motori senza regolazione manuale, garantendo le migliori prestazioni operative dei motori. Il rumore del motore di questo azionamento è molto basso, garantendo prestazioni ad alto costo. Il driver può essere abbinato al motore passo-passo a 2 fasi Nema24/Nema34 ad anello aperto.

Caratteristiche funzionali

● Intervallo di tensione in ingresso: DC20V~80V/AC18V~55V
●Massimo. corrente di picco: 7,2 A
● Intervallo di suddivisione: 400~51200ppr
● Forma dell'impulso: impulso+direzione
● Frequenza di risposta all'impulso: 0~200KHz
● Autoregolazione dei parametri del motore
● Dotato di sovratensione, sovracorrente ed errore di tracciamento funzioni di protezione fuori tolleranza, ecc.

Ambiente operativo e parametri

● Temperatura di conservazione: -20°C~65°C
● Temperatura operativa: 0°C~50°C
● Umidità operativa: 40~90%RH (senza condensa)
● Frequenza di vibrazione: < 0,5 G (4,9 m/s2), 10~60 Hz (funzionamento non continuo)
● Evitare luoghi con polvere, macchie d'olio, gas corrosivi, elevata umidità e vibrazioni. Gas combustibili e la polvere conduttiva dovrebbe essere vietata

Principali applicazioni

Adatto per apparecchiature e strumenti automatici in vari campi di controllo del movimento come elaborazione e rilevamento elettronici, imballaggio di semiconduttori, taglio e saldatura laser, fotocomposizione laser, macchine per imballaggio, macchine per incisione, marcatori, taglierine, plotter per abbigliamento, macchine utensili CNC di medie dimensioni e macchine automatiche attrezzature di assemblaggio.

Parametro tecnico

● Intervallo di tensione in ingresso: DC24V~80V/AC18V~55V
● Corrente di picco massima: 7,2 A
● Intervallo di suddivisione:400~51200ppr
● Forma dell'impulso: impulso +direzione
● Frequenza di risposta all'impulso: 0~200KHz
● Funzione di autotuning dei parametri del motore
● Con sovracorrente, sovratensione e altre funzioni di protezione

Parametri ambientali

● Temperatura di conservazione: -20° ℃~65 ℃
● Temperatura operativa: 0° ℃~50 ℃
● Umidità operativa: 40~90%RH (senza condensa)
● Frequenza di vibrazione: inferiore a 0,5 G(4,9 m/s2) 10 Hz~ 55 Hz (funzionamento discontinuo)
● Evitare polvere, macchie d'olio, gas corrosivi, luoghi con troppa umidità e vibrazioni troppo forti e vietare gas infiammabili e polvere conduttiva

Descrizione delle funzioni dell'azionamento

Funzione di guida Istruzioni
Micropasso
impostazione della suddivisione
Il numero di suddivisioni di micropassi del driver è impostato da quattro interruttori DIP SW5~SW8. Ci sono 16 suddivisioni di micropassi in totale. Quando l'utente imposta le suddivisioni, il driver deve essere prima arrestato. Per l'impostazione del punteggio, seguire le istruzioni del pannello del driver.
Corrente di uscita
collocamento
La corrente di uscita del driver è impostata da tre DIP switch SW1~SW3 e la sua corrente di uscita ha 8 marce. Per l'impostazione specifica della corrente di uscita, fare riferimento alla descrizione del pannello del driver.
Funzione semiflusso automatica L'utente può impostare la funzione automatica di metà portata del driver tramite l'interruttore SW4. OFF significa che la corrente di riposo è impostata su
metà della corrente dinamica e ON significa che la corrente di riposo e la corrente dinamica sono le stesse. Nell'uso generale, SW4 deve essere impostato su OFF per ridurre la generazione di calore del motore e del driver e migliorare l'affidabilità. Circa 0,3 secondi dopo l'arresto del treno di impulsi, la corrente diminuirà automaticamente del 50% (valore effettivo 55%), il potere calorifico è teoricamente ridotto del 65%.
Interfaccia del segnale PUL+ e PUL- sono le estremità positiva e negativa del segnale dell'impulso di controllo; DIR+ e DIR- sono le estremità positiva e negativa del segnale di direzione: ENA+ e ENA- sono le estremità positiva e negativa del segnale di abilitazione, ALM+ e ALM- sono l'uscita di allarme.
Motor interface A+ e A- sono collegati alle estremità positiva e negativa dell'avvolgimento di fase A del motore passo-passo; B+ e B- sono collegati a
estremità positiva e negativa dell'avvolgimento della fase B del motore passo-passo. Quando gli avvolgimenti bifase A e B vengono scambiati, la direzione del motore può essere invertita.
Connettore di alimentazione Utilizzare un alimentatore CA/CC, l'intervallo di tensione è 24~80 V CC o 18 ~ 55 V CA, i terminali non sono divisi in poli positivo e negativo, l'alimentazione consigliata è 48 V CC e la potenza è superiore a 250 W.
Spia L'unità è dotata di due indicatori luminosi, rosso e verde. La luce verde è l'indicatore di alimentazione, quando il driver è acceso, la luce verde è sempre accesa; la luce rossa è l'indicatore di guasto, quando c'è un guasto di sovratensione o sovracorrente, il guasto La luce è sempre accesa. Una volta eliminato il guasto, la luce rossa si spegne. Quando l'unità si guasta, solo un ciclo di alimentazione e una riattivazione possono eliminare l'errore.
Installazione
Appunti
Le dimensioni esterne del driver sono: 118 x75,5 x 35,5 mm e la distanza dei fori di montaggio è 112,5 mm. Può essere installato orizzontalmente o verticalmente (si consiglia l'installazione verticale). Durante l'installazione, dovrebbe essere vicino all'armadio metallico per facilitare la dissipazione del calore.

Impostazione dei parametri

È possibile impostare la precisione di suddivisione, la corrente dinamica e la metà/intera corrente per il mini driver MC660 tramite il selettore a 8 bit come segue:


Impostazione corrente di lavoro

Corrente di picco in uscita Corrente media in uscita SW1 SW2 SW3
2,4A 2,0 A SU SU SU
3,08 A 2,57A spento SU SU
3,77A 3.14A SU spento SU
4,45A 3,71A spento spento SU
5.14A 4,28A SU SU spento
5,83A 4,86A spento SU spento
6,52A 5.43A SU spento spento
7.2A 6,0 A spento spento spento

Dimensioni di installazione (unità: mm)


Impostazione della gamma di velocità

Passi/rivoluzione SW5 SW6 SW7 SW8
400 SU SU SU SU
800 spento SU SU SU
1600 SU spento SU SU
3200 spento spento SU SU
6400 SU SU spento SU
12800 spento SU spento SU
25600 SU spento spento SU
51200 spento spento spento SU
1000 SU SU SU spento
2000 spento SU SU spento
4000 SU spento SU spento
5000 spento spento SU spento
8000 SU SU spento spento
10000 spento SU spento spento
20000 SU spento spento spento
40000 spento spento spento spento
