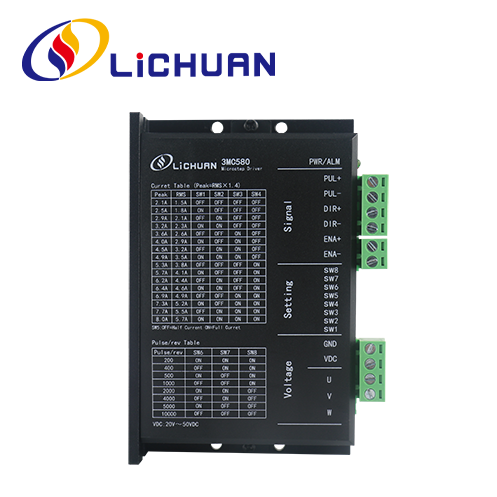

Driver del motore ibrido trifase di qualità di vendita calda per un controllo preciso con un prezzo basso prodotto in Cina. LICHUAN® è un produttore e fornitore di driver per motori ibridi trifase per un controllo preciso in Cina.
Funzione di guida | Istruzioni |
Micropasso impostazione della suddivisione |
È possibile impostare 15 suddivisioni in micropassi per il driver tramite 4 interruttori quadranti SW5~SW8. Il driver deve essere fermato durante l'impostazione della suddivisione. Consultare le istruzioni del pannello driver per le impostazioni di suddivisione in microstep |
Impostazione della corrente di uscita | È possibile impostare 8 correnti di uscita per il driver tramite 3 selettori SW1~SW3. Consultare le istruzioni del pannello del driver per le impostazioni della corrente di uscita |
Funzione semiflusso automatica | La funzione automatica di mezza corrente può essere impostata per il driver tramite l'interruttore SW4. OFF significa che la corrente di riposo è impostata alla metà corrente operativa; ON significa che la corrente di riposo e la corrente dinamica sono la stessa cosa. SW4 deve essere impostato su OFF per uso generale ridurre la generazione di calore del motore e del driver e migliorare l'affidabilità. Circa 0,3 s dopo l'arresto del treno di impulsi, la corrente si ridurrà automaticamente del 50% (valore effettivo 55%) e, teoricamente, la generazione di calore si ridurrà del 65%. |
Interfaccia del segnale | PUL+ e PUL- sono terminali positivi e negativi del controllo del segnale a impulsi; DIR+ e DIR- sono terminali positivi e negativi del segnale di direzione; ENA+ ed ENA- sono terminali positivi e negativi dei segnali di abilitazione. |
Interfaccia motore | A+ e A- si collegano ai terminali positivo e negativo dell'avvolgimento di fase A del motore passo-passo; B+ e B- si collegano ai terminali positivo e negativo dell'avvolgimento di fase B del motore passo-passo. Quando gli avvolgimenti di fase A e B vengono scambiati, la direzione del motore verrà invertita. |
Connettore di alimentazione | Alimentazione CC/CA, intervallo di tensione di ingresso operativa: 20~110 CC CA o 18 V~80 V, si consiglia una tensione di ingresso di 48 V, l'alimentazione deve essere superiore a 300 W. |
Spia | C'è 1 indicatore luminoso verde e 1 indicatore luminoso rosso sul driver. Quello verde è l'indicatore luminoso di alimentazione, si illumina quando il driver è collegato all'alimentazione; quello rosso è l'indicatore di guasto, si illumina quando si verifica un guasto da sovratensione o da sovraccarico. La spia rossa si spegne una volta eliminato il guasto. Il guasto del driver può essere eliminato solo ricollegandolo all'alimentazione e riutilizzandolo. |
Installazione Appunti |
Dimensioni del Driver: 118x75,5x35,5mm, passo di installazione dei fori: 112,5mm. È possibile selezionare sia l'installazione orizzontale che quella verticale (si consiglia l'installazione verticale). Il driver deve essere installato a stretto contatto con l'armadio metallico per la dissipazione del calore |
È possibile impostare la precisione della suddivisione, le correnti operative e la metà/intera corrente per il driver 3MC580 tramite il selettore a 8 bit come segue:
Picco | RMS | SW1 | SW2 | SW3 | SW4 |
2.1A | 1,5 A | spento | spento | spento | spento |
2,5 A | 1,8 A | SU | spento | spento | spento |
2,9 A | 2.1A | spento | SU | spento | spento |
3,2A | 2,3 A | SU | SU | spento | spento |
3,6 A | 2,6 A | spento | spento | SU | spento |
4,0 A | 2,9 A | SU | spento | SU | spento |
4,5 A | 3,2A | spento | SU | SU | spento |
4,9 A | 3,5 A | SU | SU | SU | spento |
5.3A | 3,8 A | spento | spento | spento | SU |
5,7A | 4.1A | SU | spento | spento | SU |
6.2A | 4.4A | spento | SU | spento | SU |
6.4A | 4,6A | SU | SU | spento | SU |
6,9 A | 4,9 A | spento | spento | SU | SU |
7,3A | 5.2A | SU | spento | SU | SU |
7,7A | 5,5 A | spento | SU | SU | SU |
8,0 A | 5,7A | SU | SU | SU | SU |
Impulsi/giro | SW6 | SW7 | SW8 |
200 | SU | SU | SU |
400 | spento | SU | SU |
500 | SU | spento | SU |
1000 | spento | spento | SU |
2000 | SU | SU | spento |
4000 | spento | SU | spento |
5000 | SU | spento | spento |
10000 | spento | spento | spento |
