Driver per motore passo-passo trifase ad alte prestazioni

Il driver per motore passo-passo trifase ad alte prestazioni di alta qualità è offerto dal produttore cinese LICHUAN®. Acquista direttamente un driver per motore passo-passo trifase ad alte prestazioni di alta qualità a un prezzo basso.

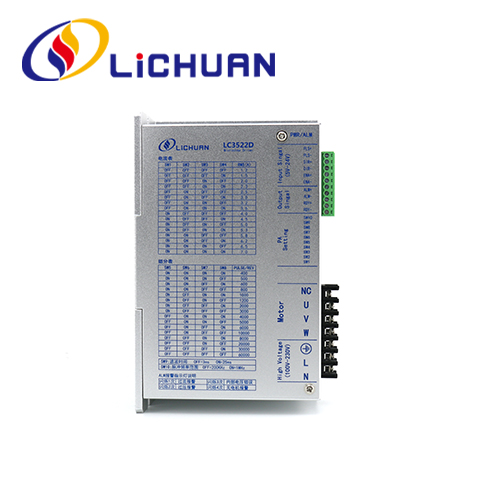

LC3522D è un azionamento per motore passo-passo ibrido trifase progettato in base al controllo DSP. Si tratta di un azionamento del motore passo-passo digitale di nuova generazione composto da un chip di controllo DSP avanzato e un modulo di azionamento inverter trifase. La tensione di comando è CA 185~300 V, adatta a vari tipi di motori passo-passo ibridi trifase soggetti a corrente inferiore a 7,0 A e diametro esterno compreso tra 86 e 110 mm. Il circuito interno dell'azionamento è simile a quello basato sul principio del servocontrollo. Questo circuito può far funzionare il motore senza intoppi e ridurre notevolmente il rumore. Ad alta velocità, la coppia del motore è molto più elevata di quella dei motori passo-passo ibridi bifase e cinquefase. La precisione di posizionamento può raggiungere al massimo 60.000 passi/r. Questo prodotto è ampiamente utilizzato in macchine per incisione, macchine utensili CNC di medie dimensioni, macchine da ricamo computerizzate, macchine per imballaggio e altre apparecchiature CNC di grandi e medie dimensioni ad alta risoluzione.

● Intervallo di tensione in ingresso: AC185V~300V
●Massimo. corrente di picco: 7,0 A
● Intervallo di suddivisione: 400~60000ppr
● Forma dell'impulso: impulso + direzione / doppio impulso
● Frequenza di risposta all'impulso: 0~200KHz
● Quando l'impulso si ferma per 1,5 s, la corrente della bobina verrà automaticamente ridotta alla metà del valore impostato. Fornito con funzioni di protezione da sovratensione, sovracorrente ed errore di tracciamento e fuori tolleranza, ecc.

● Quando l'ingresso a impulsi si ferma per più di 3 s, l'azionamento salverà automaticamente la fase del motore e recupererà automaticamente la fase dopo essere stato riacceso o il segnale WF viene migliorato gradualmente Ambiente operativo e parametri
● Temperatura di conservazione: -20°C~65°C;
● Temperatura operativa: 0°C~50°C
● Umidità operativa: 40 ~ 90%RH (senza condensa);
● Frequenza di vibrazione: < 0,5 G (4,9 m/s2), 10~60 Hz (funzionamento non continuo).
● Place swith dust,oil stain,corrosive gases,high humidity and vibration should be avoided.Combustible gases and conductive dust should be prohibited

Principali applicazioni: adatto per apparecchiature e strumenti automatici in vari campi di controllo del movimento come elaborazione e rilevamento elettronici, imballaggio di semiconduttori, taglio e saldatura laser, fotocomposizione laser, macchinari per l'imballaggio, macchine per incisione, marcatori, taglierine, plotter per abbigliamento, macchine CNC di medie dimensioni utensili, apparecchiature di assemblaggio automatico e altre apparecchiature CNC di grandi e medie dimensioni con alta risoluzione.

● Temperatura di conservazione: -20°C～65 ℃
● Temperatura operativa: 0° ℃~50 ℃
● Umidità operativa: 40～90%RH (senza condensa)
● Frequenza di vibrazione: inferiore a 0,5 G(4,9 m/s2) 10 Hz~ 55 Hz (funzionamento discontinuo)
● Evitare polvere, macchie d'olio, gas corrosivi, luoghi con troppa umidità e vibrazioni troppo forti e vietare gas infiammabili e polvere conduttiva

Intervallo di tensione in ingresso: AC180V~230V
Corrente di picco massima: 7,0 A
Intervallo di suddivisione: 400～60.000ppr
Forma dell'impulso: impulso + direzione, doppio impulso
Frequenza di risposta all'impulso: 0 ~ 200 KHz
● L'impulso si ferma per 1,5 S e la corrente della bobina viene ridotta automaticamente alla metà del valore impostato
● Ha le funzioni di sovratensione, sovracorrente e mancanza di uguale protezione del motore.
● Funzione di memoria di fase: quando l'ingresso a impulsi si interrompe per più di 3 secondi, l'azionamento ricorda automaticamente la fase corrente del motore e ripristina automaticamente la fase quando l'alimentazione viene riaccesa o il segnale ENA cambia da basso ad alto.

La corrente operativa del driver è impostata dai terminali SW1-SW4 e la corrente operativa è il normale interruttore di impostazione della corrente di uscita operativa (vedere la tabella seguente per i dettagli)

1. La tensione in ingresso non deve essere superiore a 220 V CA;
2. Il livello del segnale di controllo in ingresso è 5 V o 24 V.
3. Il fronte di discesa del segnale dell'impulso di ingresso è efficace;
4. Quando la temperatura del conducente supera gli 80 ℃, l'unità si fermerà, la spia di guasto ALM si illuminerà finché la temperatura non scende a 50 ℃, il conducente eseguire di nuovo dopo essere stato riavviato. Il radiatore deve essere installato quando si verifica la protezione da surriscaldamento.
5. La spia di guasto per sovracorrente (cortocircuito del carico) ALM si accende, il cablaggio e altri guasti da cortocircuito del motore devono essere controllati, dopo aver eliminato il guasto, riaccendere per ripristinare.
6. La spia di guasto del motore ALM non si accende, il cablaggio del motore deve essere controllato, una volta eliminato il guasto, riaccendere per ripristinare.
