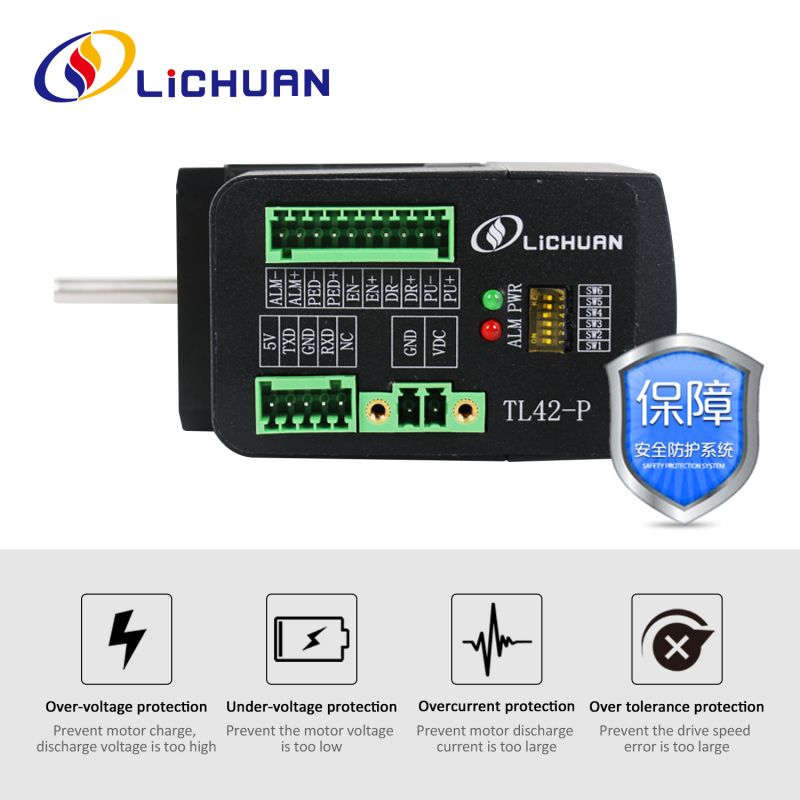

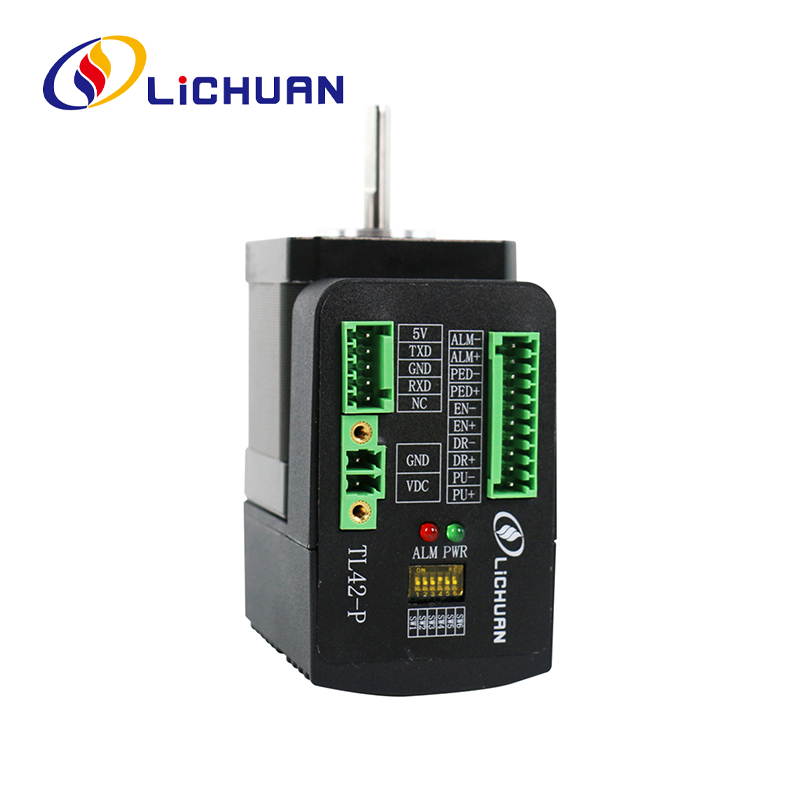

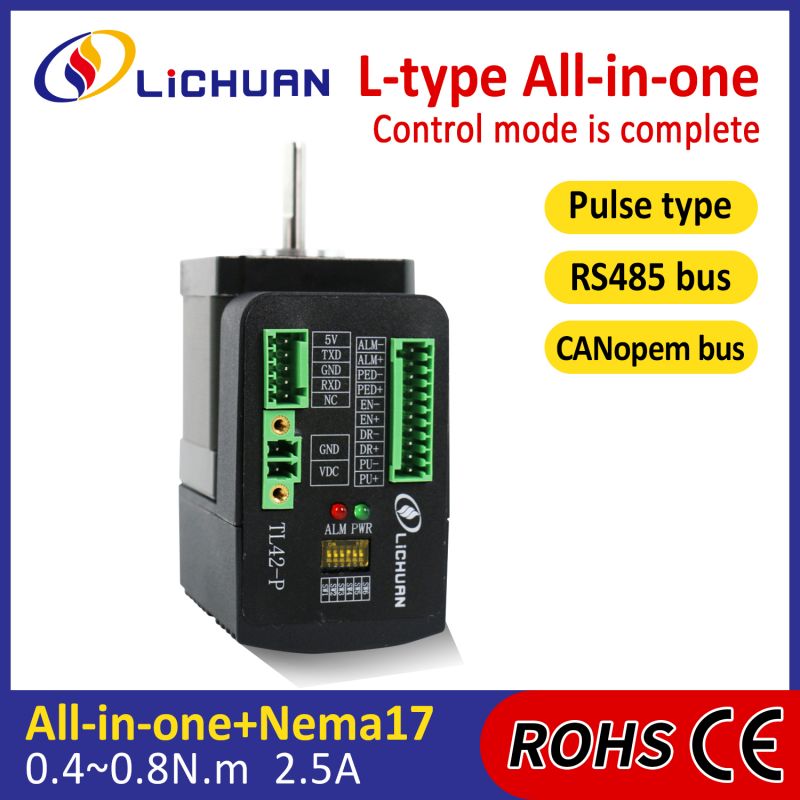

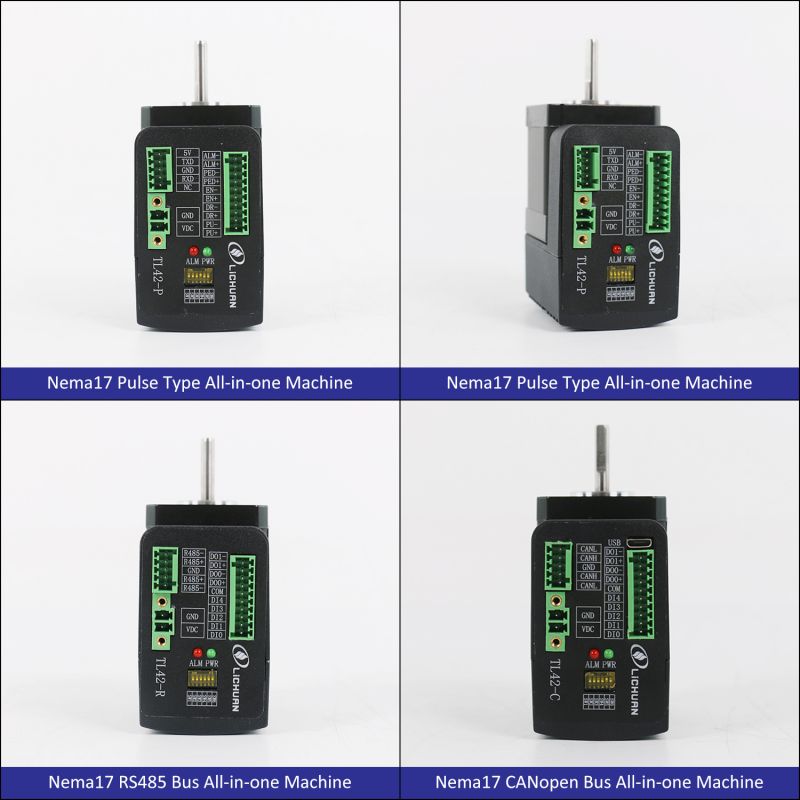

Il motore passo-passo integrato tipo L Nema17 è dotato di anello aperto/anello chiuso, con controllo degli impulsi, bus Ethercat, bus RS485. Servosistema intelligente tutto in uno Motore passo-passo a circuito chiuso con controller ed encoder integrati. Il servosistema all-in-one salvaspazio semplifica l'installazione. Dimensione flangia: 42 mm. Coppia di tenuta 0,4 nm-0,8 nm. Siamo fabbrica originale, abbiamo certificato CE, ROHS.
Serie | Modalità | Fare un passo Angolo |
Motore Lunghezza |
Presa Coppia |
Valutato Attuale |
Rotore Inerzia |
Motore Peso |
|
Ciclo aperto | Ciclo chiuso | () | L(mm) | (Nm) | (UN) | (g.cm2) | (Kg) | |
Impulso Serie |
TLO42P-24V-04 | TLC42P-24V-04 | 1.8 | 75 | 0.4 | 2.5 | 68 | 0.47 |
TLO42P-24V-08 | TLC42P-24V-08 | 1.8 | 88 | 0.8 | 2.5 | 102 | 0.58 | |
RS485 Serie |
TLO42R-24V-04 | TLC42R-24V-04 | 1.8 | 75 | 0.4 | 2.5 | 68 | 0.47 |
TLO42R-24V-08 | TLC42R-24V-08 | 1.8 | 88 | 0.8 | 2.5 | 102 | 0.58 | |
CANopen Serie |
TLO42C-24V-04 | TLC42C24V-04 | 1.8 | 75 | 0.4 | 2.5 | 68 | 0.47 |
TLO42C-24V-08 | TLC42C-24V-08 | 1.8 | 88 | 0.8 | 2.5 | 102 | 0.58 | |
Risoluzione encoder (PPR): Anello aperto: Nessuno / Anello chiuso: 1000 |

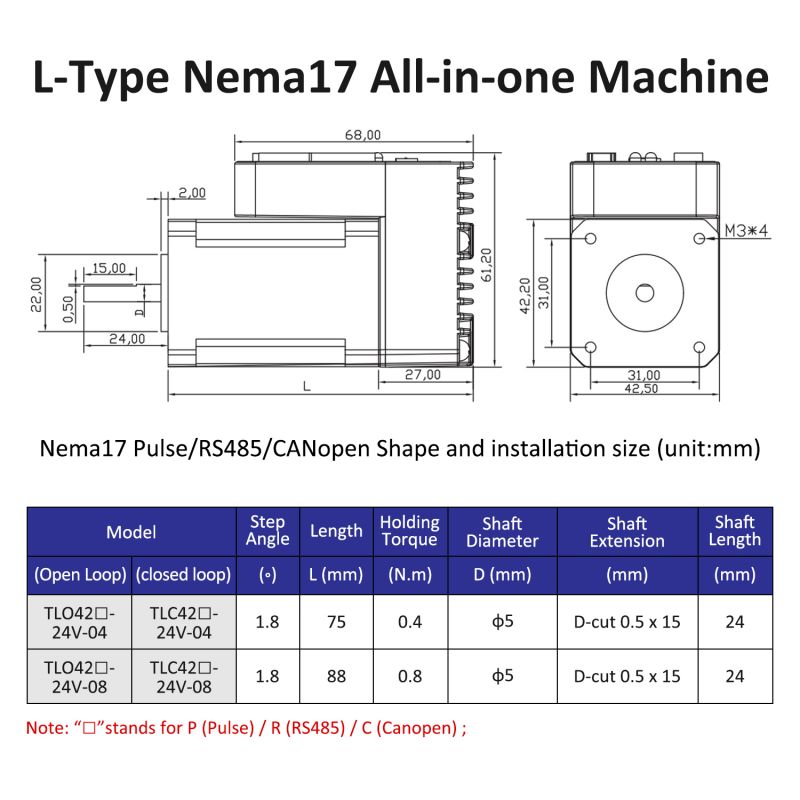

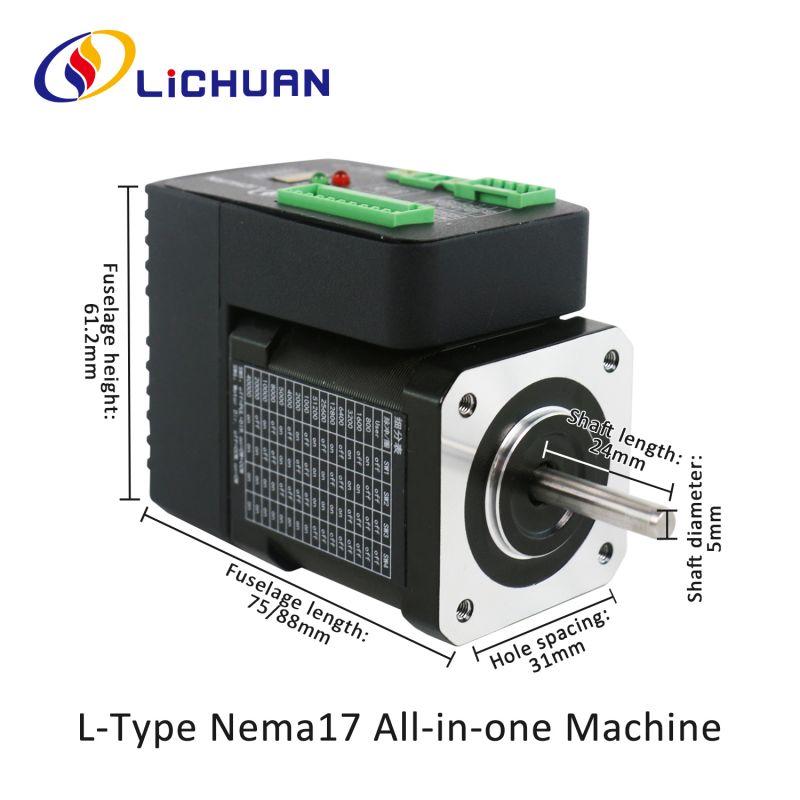

Serie | Modello | Diametro dell'albero | Estensione dell'albero | Lunghezza dell'albero | ||
Ciclo aperto | Ciclo chiuso | D(mm) | (mm) |
|
||
Impulso Serie |
TLO42P-24V-04 | TLC42P-24V-04 | f5 | Taglio a D | 0,5X15 | 24 |
TLO42P-24V-08 | TLC42P-24V-08 | f5 | Taglio a D | 0,5X15 | 24 | |
RS485 Serie |
TL042R-24V-04 | TLC42R-24V-04 | f5 | Taglio a D | 0,5X15 | 24 |
TL042R24V-08 | TLC42R-24V-08 | f5 | Taglio a D | 0,5X15 | 24 | |
CANopen Serie |
TLO42C-24V-04 | TLC42C-24V-04 | f5 | Taglio a D | 0,5X15 | 24 |
TL042C-24V-08 | TLC42C-24V-08 | f5 | Taglio a D | 0,5X15 | 24 |
