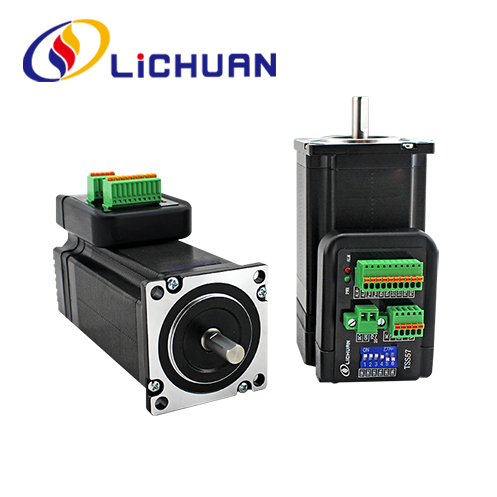

In qualità di produttore professionale, LICHUAN® vorrebbe fornirvi un motore passo-passo Nema23 ad anello chiuso integrato. E LICHUAN® ti offrirà il miglior servizio post-vendita e consegne puntuali.
Passo/Giro | SW1 | SW2 | SW3 | SW4 |
Predefinito | SU | SU | SU | SU |
800 | spento | SU | SU | SU |
1600 | SU | spento | SU | SU |
3200 | spento | spento | SU | SU |
6400 | SU | SU | spento | SU |
12800 | spento | SU | spento | SU |
25600 | SU | spento | spento | SU |
51200 | spento | spento | spento | SU |
1000 | SU | SU | SU | spento |
2000 | spento | SU | SU | spento |
4000 | SU | spento | SU | spento |
5000 | spento | spento | SU | spento |
8000 | SU | SU | spento | spento |
10000 | spento | SU | spento | spento |
20000 | SU | spento | spento | spento |
40000 | spento | spento | spento | spento |
Quello | TSS57/TSM57 | |||
minimo | Tipo | Massimo | Unità | |
Tensione di ingresso | 24 | 36 | 40 | VCC |
Guida la corrente | 1 |
|
8 | A |
Immettere la frequenza degli impulsi | 1 |
|
200K | HZ |
Tensione del segnale di ingresso | 3.6 | 5 | 24(collegare la resistenza) | VCC |
Continua con corrente | 4,5A20KHz PWM | |||
Predefinito Velocità di comunicazione |
57,61 Kbps | |||
Funzione di protezione | 1. Valore di picco di azione della sovracorrente: 8 A±10% 2. Valore di azione della sovratensione 60 V CC 3. Soglia di allarme per errore assente |
Serie | Passo Angolo () | Il motore Lunghezza (mm) |
Coppia di tenuta (N.m) | Valutato Corrente(A) |
Rotore Inerzia (g.cm²) |
Il motore Peso (Kg) |
Codificatore Risoluzione (PPR) |
TSS57-36V-10 | 1.8 | 90 | 1.0 | 3.0 | 300 | 1.2 | 1000 |
TSS57-36V-20 | 1.8 | 110 | 2.0 | 3.5 | 500 | 1.6 | 1000 |
TSS57-36V-30 | 1.8 | 130 | 3.0 | 4.0 | 720 | 2.0 | 1000 |
TSM57-36V-10 | 1.8 | 90 | 1.0 | 3.0 | 300 | 1.2 | Nessuno |
TSM57-36V-20 | 1.8 | 110 | 2.0 | 3.5 | 500 | 1.6 | Nessuno |
TSM57-36V-30 | 1.8 | 130 | 3.0 | 4.0 | 720 | 2.0 | Nessuno |
Modello | Lancia Diametro (millimetro) |
Lancia Estensione (mm) |
Lancia Lunghezza (mm) |
TSS57-36V-10 | f8 | Taglio a D 0,5X15 | 21 |
TSS57-36V-20 | f8 | Taglio a D 0,5X15 | 21 |
TSS57-36V-30 | f8 | Taglio a D 0,5X15 | 21 |
TSM57-36V-10 | f8 | Taglio a D 0,5X15 | 21 |
TSM57-36V-20 | f8 | Taglio a D 0,5X15 | 21 |
TSM57-36V-30 | f8 | Taglio a D 0,5X15 | 21 |
