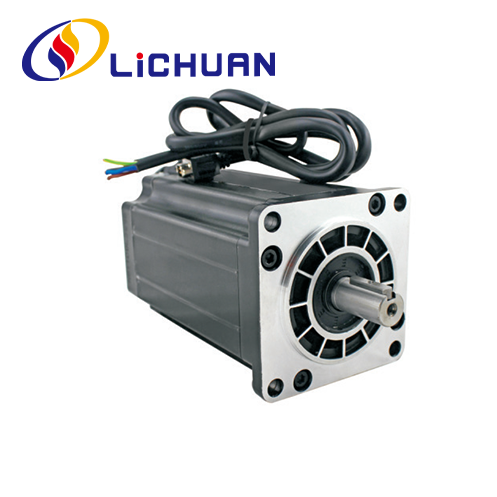

Motore passo-passo trifase Nema42 ad anello chiuso serie 110
LICHUAN® è un produttore leader professionale di motori passo-passo ad anello chiuso Nema42 trifase serie 110 della Cina con alta qualità e prezzo ragionevole. Non esitare a contattarci.
Invia richiesta
Descrizione del prodotto
Il motore passo-passo trifase Nema42 ad anello chiuso serie 110 di alta qualità è offerto dal produttore cinese LICHUAN®. Acquista il motore passo-passo trifase Nema42 ad anello chiuso serie 110 di alta qualità direttamente a un prezzo basso.
Il motore passo-passo Nema42 trifase ad anello chiuso serie 110, l'uso di materie prime di alta qualità e acciaio al silicio a magnete permanente di alto livello, con encoder ad alta precisione da 1000 linee, supera completamente i problemi di passo del motore passo-passo ad anello aperto, migliorando significativamente le prestazioni ad alta velocità del motore, per facilitare il tradizionale aggiornamento passo-passo del programma di azionamento, riduzione dei costi rispetto al servomotore per ridurre oltre il 50%. Lunghezza del motore 161 mm ~ 219 mm, intervallo di coppia: 12 N.m ~ 20 N.m, diametro dell'albero motore 19 mm. Il motore passo-passo trifase Nema42 ad anello chiuso serie 110 può essere abbinato a 3 tipi di driver: RS485. Driver di controllo Canopen.Pulse.
Parametri delle prestazioni elettriche
| Articolo | Specifiche |
| Precisione dell'angolo di passo | ±5%(passo completo) |
| Precisione della resistenza | ±10%(20℃) |
| Precisione dell'induttanza | ±20%(1KHZ) |
| Aumento della temperatura | 80°℃ max (corrente nominale, accensione bifase) |
| Temperatura ambiente | -20℃~* 50℃ |
| Resistenza di isolamento | 100MQMin 500 VCC |
| Resistenza dielettrica | 500 V CA 1 minuto |
| Carico radiale ammissibile | 0,02 mm Massimo. (carico 450g) |
| Carico di spinta consentito | 0,08 mm Massimo. (carico 450g) |
| Carico massimo radiale | 220N (20 mm dalla superficie della flangia) |
| Carico massimo dell'albero | 60 N |
| Serles | Fare un passo Angolo(") |
Lunghezza (mm) | Coppia di tenuta (N.m) | Fase Corrente (A) |
Rotazionale Inerzia (g.cm²) |
Fase Resistenza (Q) |
Fase Induttanza (mH) |
Matchend autista |
Guida filo (n.) |
Peso (kg) |
| LC110H3151 | 1.2 | 161 | 12 | 6.0 | 9720 | 1.89 | 8.34 | LCDA2260E | 3 | 6.6 |
| LC110H3185 | 1.2 | 185 | 16 | 6.4 | 13560 | 1.89 | 8.73 | LCDA2260E | 3 | 9.0 |
| LC110H3219 | 1.2 | 219 | 20 | 6.9 | 17400 | 1.859 | 7.26 | LCDA2260E | 3 | 11.1 |
Sopra sono prodotti rappresentativi. I prodotti possono essere personalizzati!
Forma e dimensioni di installazione (unità: mm)
Modalità albero del motore
| Modello | Lancia Diametro (millimetro) |
Lancia Estensione (mm) |
Albero Lunghezza (mm) |
| LC110H3151 | f19 | Sede per chiavetta 6x 30 | 40 |
| LC110H3185 | f19 | Sede per chiavetta 6x 30 | 40 |
| LC110H3219 | f19 | Sede per chiavetta 6x 30 | 40 |
Schema elettrico del motore
Colori dei cavi del motore
Definizioni di codificatore Colori di piombo
| 1 | giallo | MI+ |
| 2 | verde | EB- |
| 3 | nero | EA+ |
| 4 | blu | EA- |
| 5 | Rosso | +5VCC |
| 6 | Bianco | EGND |
Appunti
1. Le fasi devono essere collegate correttamente durante il collegamento del motore e del driver.
2. Potrebbe verificarsi un evidente sviluppo di calore da parte del motore
diverse condizioni di guida. Temperatura superficiale di
Il motore può superare la temperatura di 85°C durante il funzionamento.
3. Il motore deve essere posizionato mediante battuta di installazione
coperchio anteriore del motore, prestare attenzione all'errore
corrispondenza e la concentricità tra l'albero motore
e il carico deve essere controllato rigorosamente. Il motore passo-passo ad anello può essere abbinato a 3 tipi di driver: RS485. Driver di controllo Canopen.Pulse.
Schema elettrico dell'applicazione
Un sistema di controllo motore passo-passo completo dovrebbe includere il prodotto mostrato di seguito
Imballaggio del prodotto
Macchina per i prodotti di produzione della fabbrica Lichuan
-
Macchina per intagliare -
Attrezzature di rivestimento -
Macchina per marcare lastre in fibra -
Macchina per avvitare -
Macchina di prova -
Stampante UV
-
Saldatrice automatica -
Tenendo la macchina per prove di coppia -
Macchina a vite -
Macchina oscillografo
Applicazioni industriali
-
Braccio robotico -
Macchina da taglio laser
-
Stampa 3D -
Macchina CNC -
Asserzione automatica -
Macchina per incidere
