Driver per motore passo-passo bifase con tecnologia ad anello chiuso

Driver per motore passo-passo bifase di qualità a basso prezzo con tecnologia a circuito chiuso Disponibile. LICHUAN® è un produttore e fornitore di driver per motori passo-passo bifase con tecnologia a circuito chiuso in Cina.

Invia richiesta

Descrizione del prodotto

LICHUAN® è un produttore e fornitore di driver per motori passo-passo bifase con tecnologia a circuito chiuso in Cina.

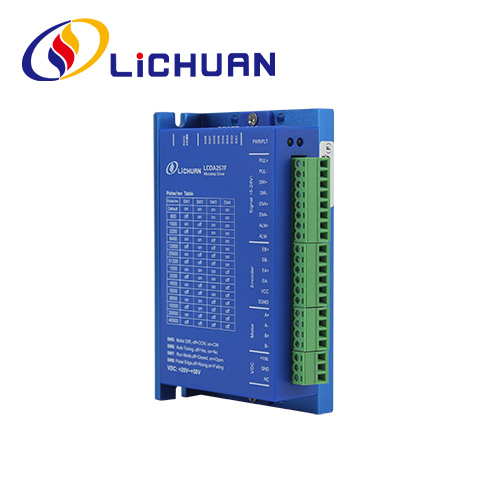

LCDA257E/LCDA257F adotta le più recenti tecnologie di controllo motore speciali chip DSP e servocontrollo, risolve completamente i problemi di passo mancante per il motore passo-passo ad anello aperto, migliora ovviamente le prestazioni del motore ad alta velocità, riduce la generazione di calore e le vibrazioni del motore, aumenta la velocità di elaborazione e la precisione della macchina , diminuisce il consumo energetico. si applica ai motori passo-passo Nema23 a circuito chiuso bifase, è conveniente per aggiornare le tradizionali soluzioni di driver passo-passo e riduce notevolmente i costi.

Caratteristiche LCDA257F

1. Intervallo di tensione in ingresso: CC: 20 V ~ 50 V (consigliato 36 V o più)
2. Corrente di picco massima: 6 A
3. Intervallo di suddivisione: 400 ~ 51200ppr
4. Forma dell'impulso: impulso + direzione, CW / CCW
5. Frequenza di risposta all'impulso: 0 ~ 200kHz
6. Corrente di ingresso logico: 10 ~ 20 mA
7. Funzione di autotuning dei parametri di accensione
8. Controllo vettoriale ad anello chiuso per garantire che l'uscita del motore ad alta velocità e coppia elevata, garantendo al tempo stesso che il motore non perda passo
9. Con sovratensione, sovracorrente, tolleranza all'errore di tracciamento e altre funzioni di protezione
10.Maggiori dettagli Si prega di controllare il manuale del driver nel catalogo "download".

Industria applicativa

Si applica a varie apparecchiature e dispositivi di automazione di piccole e medie dimensioni, come: macchina per incidere, macchina per la rimozione del filo, macchina per marcatura, macchina da taglio, macchina laser, strumento per il disegno, attrezzatura medica, CNC, attrezzatura per l'assemblaggio automatico, attrezzatura per l'elaborazione elettronica ecc. Eccellenti effetti applicativi per apparecchiature a bassa rumorosità e ad alta velocità.

Indici elettrici

Parametro	LCDA257E/LCDA257F
Parametro	minimo	Tipo	Massimo	Unità
Corrente di picco massima			6	A
Tensione di alimentazione in ingresso	20	36	50	VCC
Corrente di ingresso logico	7	10	20	mA
Frequenza del polso			200	KHZ

Definizione dell'interfaccia

(1) Interfaccia di ingresso motore e alimentazione

Simbolo	Nome	Descrizione
A+	Terminale positivo dell'avvolgimento del motore di fase A
-	Terminale negativo dell'avvolgimento del motore di fase A
B+	Terminale positivo dell'avvolgimento del motore di fase B
-	Terminale negativo dell'avvolgimento del motore di fase B
+VCC	Terminale positivo dell'alimentazione	+20V~+50V
TERRA	Terminale negativo dell'alimentazione	0 V

(2) Porta di ingresso segnale dell'encoder (il terminale verde a 6 pin è adottato per l'encoder LCDA257S, la definizione dei pin è la seguente)

Simbolo	Nome
MI+	Ingresso positivo fase B dell'encoder del motore
EB-	Ingresso negativo di fase B dell'encoder del motore
EA+	Un ingresso di fase positiva dell'encoder del motore
EA-	Un ingresso di fase negativa dell'encoder del motore
VCC	Alimentatore encoder
EGND	Massa di alimentazione dell'encoder

(3) Porta del segnale di controllo

Nome	Descrizione
PUL+	Segnale di ingresso a impulso: il fronte di salita dell'impulso è valido; per rispondere in modo affidabile al segnale dell'impulso, la larghezza dell'impulso dovrebbe essere maggiore di 2,5 μs. Compatibile con segnale 5 V-24 V, non è richiesto un resistore in serie.
PUL-
DIR+	Segnale di ingresso di direzione: cambia la direzione del motore tramite un segnale di livello alto/basso, il segnale di direzione deve essere stabilito almeno Sμs prima del segnale di impulso. Compatibile con segnale 5 V-24 V, non è richiesta alcuna resistenza in serie
DIR-
QUESTO+	Abilita segnale di controllo, questo segnale di ingresso viene utilizzato per abilitare o disabilitare l'uscita del driver. Quando questa funzione non è necessaria, il terminale del segnale di abilitazione può essere lasciato mobile. Compatibile con segnali da 5 V a 24 V, non è richiesta alcuna resistenza in serie.
QUESTO-
ALM+	Terminale positivo dell'uscita allarme
ALM-	Terminale negativo dell'uscita allarme
